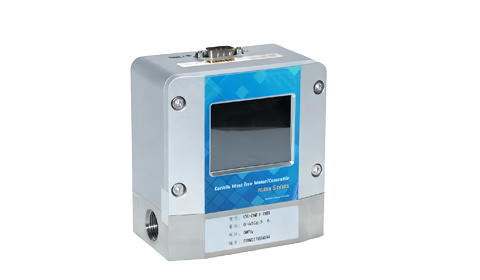

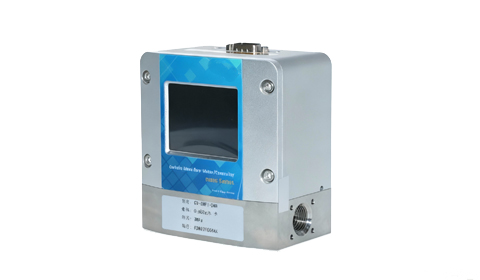

微型科氏質量流量計/控制器

微型科氏質量流量計/控制器，采用科里奧利原理直接測量質量流量，精度高達0.1%FS，量程0~300kg/h，耐壓3.0MPa。適用于需要極高精度和多參數測量的場合。

產品概述微型科氏質量流量計/控制器可以對流體介質的質量流量進行精確的測量和精密的控制。它們在半導體和集成電路工業、特種材料學科、化學工業、石油工業、醫藥、環保和真空多種領域的科研和...

量程范圍 0~300kg/h
重復精度 ±0.1% FS
耐壓 3.0 MPa
線性 ±0.1~0.5% FS
工作壓差 0.1~0.5 MPa
產品描述
型號規格
技術參數
應用領域

產品概述

微型科氏質量流量計/控制器可以對流體介質的質量流量進行精確的測量和精密的控制。它們在半導體和集成電路工業、特種材料學科、化學工業、石油工業、醫藥、環保和真空多種領域的科研和生產中有著重要的作用。其典型的應用場合包括：電子工藝設備，如擴散、外延、CVD、氧化、等離子刻蝕、濺射、離子注入；以及鍍膜設備、光纖熔煉、微反應裝置、混氣配氣系統、毛細管測量、氣相色譜儀及其他分析儀器。

核心特點

高精度測量

直接測量質量流量，精度高，對流體介質的溫度、壓力和粘度等不敏感

優異重復性

重復性好，量程比寬，適用于各種流體介質

廣泛應用

適用于電子工藝設備、鍍膜設備、光纖熔煉、微反應裝置等高端應用

工作原理

微型科氏質量流量計/控制器由流量管、陶瓷震蕩器、光電信號拾取器、電阻溫度計、電信號處理單元、顯示單元和電磁控制閥等組成，信號拾取器1位于流量輸入端，信號拾取器2和3位于流量輸出端.信號拾取器1和2相對于流量管中軸對稱。

科氏質量流量控制器開機后流量管被陶瓷震蕩器激勵做自激振蕩，直至平衡。此時三個信號拾取器處將持續產生正弦波電壓信號。當流體介質沒有流動時，三個流量管信號拾取器所在位置沒有相對形變，沒有產生科里奧利力，產生的正弦波電壓信號相位差為0.當流體介質流動時，信號拾取器1和2處產生的科里奧利力方向相反，使流量管產生扭曲運動，從而使信號拾取器1和2處所產生的正弦波電壓信號相位差不為0，由于相位差和質量流量成正比，根據之前標定的數據計算出質量流量。而信號拾取器3用于相位補償。

流量控制采用PID算法控制電磁閥，精確并快速的控制流量管中的流體質量流量達到設定值。

型號規格表

微型科氏質量流量計/控制器提供多種型號，滿足不同應用場景的需求：

產品類型型號代碼量程范圍精度主要應用
質量流量計CX-CMFM-CS-F10-30 kg/hr±0.5% FS實驗室研究、分析儀器
質量流量計CX-CMFM-CS-F20-50 kg/hr±0.5% FS半導體工藝、特種材料
質量流量計CX-CMFM-CS-F30-100 kg/hr±0.5% FS化工過程、石油工業
質量流量計CX-CMFM-CS-F40-300 kg/hr±0.5% FS工業批量生產、環保監測
質量流量控制器CX-CMFC-CS-F10-30 kg/hr±0.5% FS精密配氣、科研實驗
質量流量控制器CX-CMFC-CS-F20-50 kg/hr±0.5% FSCVD、等離子刻蝕、濺射
質量流量控制器CX-CMFC-CS-F30-100 kg/hr±0.5% FS光纖熔煉、微反應裝置
質量流量控制器CX-CMFC-CS-F40-300 kg/hr±0.5% FS混氣配氣系統、工業控制

注：以上為標準型號，可根據客戶需求定制特殊量程、精度、接口和材質。所有產品出廠通常用氣體氮?dú)?N?)液體水(HO?)標定，如需要使用其他氣體標定，請?jiān)谟嗀洉r說明。

選型指南

選擇適合的微型科氏質量流量計/控制器時，請考慮以下因素：

考慮因素選擇要點建議
流量范圍根據實際應用的最大和最小流量確定選擇量程比實際最大流量稍大的型號
介質類型氣體或液體，腐蝕性或非腐蝕性根據介質選擇相應的密封材料和接頭材質
精度要求根據工藝要求的控制精度確定常規應用選擇±0.5%，高精度應用可選擇更高等級
壓力條件工作壓差和最大耐壓確保產品耐壓高于系統最大壓力
控制需求只需測量還是需要控制測量選擇CMFM，控制選擇CMFC
接口類型電氣接口和氣路接頭確保與現有系統兼容

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、壓力條件和精度要求等信息。

主要技術參數

量程范圍 0~300kg/h
重復精度 ±0.1% FS
耐壓 3.0 MPa
線性 ±0.1~0.5% FS
工作壓差 0.1~0.5 MPa
工作環境溫度 0~70℃
準確度 ±0.5% FS（氣） ±0.25% FS（液）
數字量接口 RS485 MODBUS協議
供電 DC +24V
電氣連接 DB15
漏率 1×10?? SCCS He
底座材質 16L不銹鋼
密封材質 氟橡膠，丁晴橡膠，氯丁橡膠
氣路接頭 Φ3，Φ6，Φ10，1/8〞,1/4〞，3/8〞

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

微型科里奧利質量流量計/控制器廣泛應用于各種工業領域，特別適合需要精密流量測量和控制的場合。

半導體制造

用于擴散、外延、CVD、氧化、等離子刻蝕、濺射、離子注入等電子工藝設備

化學工業

用于化工過程控制、反應釜加注、混氣配氣系統、微反應裝置

制藥行業

用于制藥過程中氣體流量精密控制和監測

環保監測

用于環境監測、廢氣處理系統中的氣體流量測量

科研實驗

用于實驗室研究、分析儀器、氣相色譜儀、毛細管測量等科研場合

真空技術

用于真空鍍膜、真空爐等設備中的氣體流量控制

光纖制造

用于光纖熔煉過程中的精密氣體流量控制

特種材料

用于特種材料學科研發與生產中的氣體流量精確測量和控制
