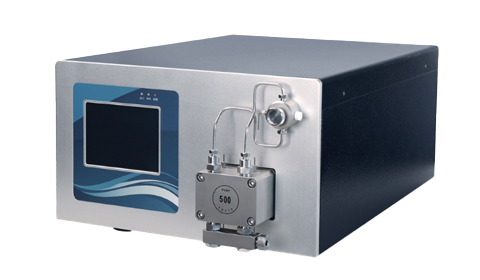

不銹鋼高壓恒流泵/平流泵

不銹鋼高壓恒流泵，采用316L不銹鋼泵頭，雙柱塞串聯結構，最高壓力42MPa，流速范圍10ml~3L/min。適用于高壓輸液、色譜分析、化工反應等精密輸送。

產品概述316L不銹鋼高壓恒流泵是一種高精度、低脈動的高壓輸液泵，采用雙柱塞串聯模式和浮動柱塞設計，能夠?qū)崿F(xiàn)大流量、穩定的溶劑輸送。液體輸送的流量范圍可從0.001mL/min至3...

泵體材質 316LSS
最大壓力 10~42MPa
流速范圍 10ml~3L/min
重現性 RSD 0.1%-0.3%
顯示界面 5.0寸/5.6寸觸摸屏
產品描述
型號規格
技術參數
應用領域

產品概述

316L不銹鋼高壓恒流泵是一種高精度、低脈動的高壓輸液泵，采用雙柱塞串聯模式和浮動柱塞設計，能夠?qū)崿F(xiàn)大流量、穩定的溶劑輸送。液體輸送的流量范圍可從0.001mL/min至3000mL/min，滿足從微量分析到大規模制備的不同需求。

主要特點

先進驅動系統

雙柱塞串聯模式，浮動柱塞設計，泵的性能較好，精度較高，穩定性較好

電子脈動補償

采用電子脈動補償技術，多點流量校正，保證全流量范圍內流量精度

智能控制系統

開放的計算機反控通訊協議，便于第三方軟件控制；觸摸屏設計，人性化界面

安全保護功能

斷電保護，LAN連接數據傳輸穩定，儀器能夠及時報警并按照設定的程序自動停止泵的運行

工作原理

恒流泵采用雙柱塞串聯工作原理，通過精密的步進電機驅動柱塞進行往復運動，配合單向閥實現液體的連續穩定輸送。壓力測量系統實時監測液路壓力，控制系統根據設定參數自動調節流速，確保在不同工況下都能保持穩定的流量輸出。

系統組成

高壓恒流泵主要由以下部分組成：

  • 電源部件 - 90V~240V寬電壓輸入式開關電源

  • 馬達控制及頻率發生單元

  • 壓力測量控制單元

  • 馬達驅動器

  • 控制板

  • 步進電機

  • 泵主體組件（泵頭、單向閥、凸輪機構等）

安裝要求

正確的安裝是確保恒流泵準確運行和長期穩定工作的關鍵。

1
環境要求

環境溫度：10℃~35℃；濕度：20%~80%。避免溫度劇烈波動，防止冷凝對電子元件造成損害。

2
工作臺要求

工作臺需能承受儀器重量，保持穩定。儀器后部距離墻面至少60mm，利于散熱系統工作。

3
電源連接

交流電源需正確接地，最好配置穩壓電源以確保穩定的電壓。完成所有管路和信號連接前，請勿打開電源開關。

4
管路連接

根據系統類型（等度系統或梯度系統）正確連接管路，確保接頭緊固，避免泄漏。

維護保養

定期維護可延長設備使用壽命，確保測量精度。

維護項目維護周期操作說明
單向閥清洗根據使用頻率超聲清洗15分鐘，異丙醇或丙酮浴
密封圈更換6-12個月檢查密封圈磨損情況，必要時更換
溶劑過濾頭清洗1-3個月超聲清洗15分鐘，觀察是否有氣泡
緩沖鹽后沖洗每次使用緩沖鹽后使用后沖洗管路，防止鹽結晶
泵頭檢查3-6個月檢查泵頭緊固螺釘，確保無松動

常見故障排除

故障現象可能原因解決方法
泵不工作電源連接不正常，保險絲燒斷檢查連線、電源是否正常，更換保險絲
泵不吸液、倒液入液接頭未擰緊，管路有空氣，單向閥黏住擰緊接頭，排氣，超聲清洗單向閥
自然停泵壓力設置不當，超壓或未達到壓力要求重新設置最高壓力和最小壓力
壓力跳動大單向閥臟污，管路有氣泡，接頭松動清洗單向閥，排氣，擰緊接頭
泵頭漏液密封圈磨損，柱塞磨損，緊固螺釘松動更換密封圈或柱塞，擰緊螺釘

316L不銹鋼恒流泵型號規格表

根據輸液量的不同，高壓恒流輸液泵可分為以下七種型號，用戶可根據實際需求選擇合適的泵頭容量和壓力等級。

型號泵頭容量流速范圍 (mL/min)最大工作壓力設定步長輸液模式
CX-HL001010mL0.001-10.00042MPa0.001mL/min雙柱塞串聯
CX-HL005050mL0.001-50.00030MPa0.001mL/min雙柱塞串聯
CX-HL0100100mL0.01-100.0020MPa0.01mL/min雙柱塞并聯
CX-HL0200200mL0.01-200.0020MPa0.01mL/min雙柱塞并聯
CX-HL0500500mL0.01-500.0015MPa0.1mL/min雙柱塞并聯
CX-HL10001000mL0.01-1000.0015MPa0.1mL/min雙柱塞并聯
CX-HL30003000mL0.1-3000.010MPa0.1mL/min雙柱塞并聯

注意：以上為316L不銹鋼材質標準型號。對于生物兼容性要求高的應用（如抗體、蛋白等生物樣品分析），可選擇PEEK材質或鈦材質的泵頭，具體需聯系廠家定制。

選型指南

選擇合適的恒流泵型號時，請考慮以下因素：

應用場景推薦型號理由
高效液相色譜分析CX-HL0010微量輸送，高壓能力，適合分析級色譜系統
實驗室樣品制備CX-HL0050中等流量，適合半制備系統，操作壓力適中
小批量化合物純化CX-HL0100 / CX-HL0200較大流量范圍，適合制備級分離純化
工業級樣品制備CX-HL0500 / CX-HL1000大流量輸出，適合批量生產和純化工藝
大規模工業應用CX-HL3000超大流量，適合連續生產和工業級應用

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、壓力要求和精度要求等信息。

主要技術參數

泵體材質 316LSS
最大壓力 10~42MPa
流速范圍 10ml~3L/min
重現性 RSD 0.1%-0.3%
顯示界面 5.0寸/5.6寸觸摸屏
流速精度 ±0.15% 至 ±1%（根據不同型號）
電源輸入 90V~240V 寬電壓輸入
功率 75W 至 1500W（根據不同型號）
環境溫度 10℃~35℃
工作濕度 20%~80% RH（無冷凝）
通訊接口 RS232、LAN端口
重量 6.9kg 至 73kg（根據不同型號）

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

316L不銹鋼恒流泵廣泛應用于各種需要高精度液體輸送的領域，特別適合實驗室樣品分析與小量化合物的分離純化。

高效液相色譜

作為溶劑輸送泵，為HPLC系統提供穩定的流動相輸送

制藥純化

小量化合物的分離純化，為純化過程提供穩定的流動相

樣品制備

作為進樣泵，用于制備過程中大體積樣品的精確進樣

化工合成

化學反應過程中的精確試劑添加和溶劑輸送

科研實驗

高校和研究所的精密實驗，需要穩定流速的液體輸送

食品檢測

食品分析中的樣品前處理和試劑精確添加

環境監測

環境樣品分析中的標準溶液制備和樣品輸送

生物技術

生物樣品處理和分離純化過程中的緩沖液輸送
