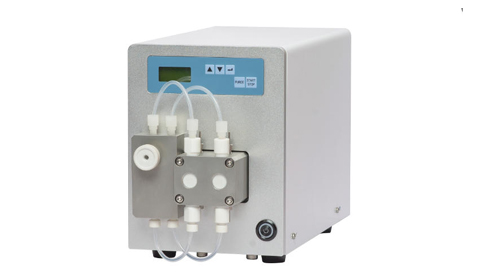

PTFE高壓恒流泵/平流泵

PTFE高壓恒流泵，采用聚四氟乙烯泵頭，專為強腐蝕性介質（酸、堿、有機溶劑）的精密輸送設計。最大壓力5MPa，流量范圍0.01-200ml/min，流速精度0.5%。

產品概述PTFE高壓恒流泵是上海瓷熙針對化學化工、催化煉化等行業對強腐蝕介質高壓輸送需求而研發的一款精密流體輸送設備。泵體采用不銹鋼內嵌PFA結構，結合厚壁四氟管路與防脫落接頭，在...

最大壓力 5MPa
流量范圍 0.01~200ml/min
流速精度 ±0.5%
重現性 RSD±0.5%
接液材質 PTFE
產品描述
型號規格
技術參數
應用領域

產品概述

PTFE高壓恒流泵是上海瓷熙針對化學化工、催化煉化等行業對強腐蝕介質高壓輸送需求而研發的一款精密流體輸送設備。泵體采用不銹鋼內嵌PFA結構，結合厚壁四氟管路與防脫落接頭，在保持優異耐腐蝕性的同時，實現最高5MPa的工作壓力。

工作原理

該泵采用并聯式雙柱塞結構，配合浮動柱塞設計與優化凸輪曲線，實現平穩的往復運動。通過高精度步進電機驅動，結合電子脈沖抑制與脈沖阻尼器，顯著降低輸出脈沖，確保流量穩定。

核心特點

高壓耐腐蝕

不銹鋼內嵌PFA泵頭，厚壁四氟管路，耐受5MPa高壓，適用于強酸、強堿、有機溶劑等腐蝕性介質。

低脈沖輸出

凸輪曲線優化、電子脈沖抑制、脈沖阻尼器三重技術結合，實現行業較低脈沖水平。

智能控制

5英寸觸摸屏，支持恒流、定量、程序三種模式，具備流量曲線、壓力曲線實時顯示與數據導出功能。

安裝與使用建議

1
管路連接

使用配套的厚壁四氟管與防脫落接頭，確保管路連接牢固，避免高壓下脫落或滲漏。

2
系統排氣

啟動前進行系統排氣，確保管路內無氣泡，以保證流量精度與運行穩定性。

3
壓力設定

根據工藝要求設定最大與最小保護壓力，避免系統過壓或低壓運行。

4
定期維護

啟用自動清洗系統，定期檢查柱塞桿與密封件狀態，延長泵的使用壽命。

四氟恒流泵型號規格表

提供多種容量與壓力規格的PTFE恒流泵，滿足從微量添加到中大量輸送的不同需求。

型號流量范圍(mL/min)最大壓力(MPa)入口/出口精度功率(W)
CX-HL-0010PT0-9.99941/8" / 1/16"±0.5%75
CX-HL-0050PT0-49.99941/8" / 1/16"±0.5%150
CX-HL-0100PT0-99.9944.76mm / 1/8"±0.5%150
CX-HL-0200PT0-199.9944.76mm / 1/8"±0.5%150

注：以上為PTFE材質泵型參數，另有SS316L、哈氏合金、PEEK等材質可選，壓力與精度參數有所不同。具體選型請咨詢技術人員。

產品優勢

與常規四氟泵相比，PTFE高壓恒流泵在結構、性能與控制方面實現了多項提升：

高壓耐腐結構

突破傳統四氟泵耐腐蝕不耐高壓的局限，采用不銹鋼內嵌PFA泵頭與厚壁四氟管，實現5MPa高壓下的穩定運行。

三重脈沖抑制

通過定制凸輪曲線、電子脈沖抑制算法與脈沖阻尼器物理緩沖，顯著降低輸出脈動，提升工藝穩定性。

智能人機交互

5英寸觸摸屏支持中英文界面，可實時顯示流量與壓力曲線，具備數據記錄、程序編輯與故障診斷功能。

靈活系統集成

支持多種通訊協議與模擬量輸入，可與天平、PLC、DCS系統聯動，實現閉環控制與自動化生產。

長壽命設計

浮動柱塞結構降低磨損，自動清洗系統防止結晶與卡滯，關鍵部件采用耐磨耐腐材質，延長維護周期。

出廠嚴格校驗

采用多點陣列式壓力-流量校驗，確保每臺泵在寬泛工況下均達到標稱精度，提供可靠的質量保障。

主要技術參數

最大壓力 5MPa
流量范圍 0.01~200ml/min
流速精度 ±0.5%
重現性 RSD±0.5%
接液材質 PTFE
泵頭材質 不銹鋼內嵌PFA，接觸介質部分為PTFE/PFA
壓力脈動 ＜1%（在10MPa，1mL/min條件下）
控制模式 RS232，RS485，LAN，USB，Modbus RTU/ASCII
顯示界面 5.0寸觸摸屏，實時曲線顯示
運行模式 恒流模式、定量模式、程序梯度模式
附加功能 柱塞桿自動清洗、壓力保護、流量校準、數據導出
電源 AC 220V±10%，50/60Hz

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

四氟高壓恒流泵憑借其耐腐蝕、高壓、低脈沖的特點，廣泛應用于以下領域：

化學合成

強酸、強堿、有機溶劑等腐蝕性反應物的精密添加與輸送。

催化煉化

催化劑漿料、高溫高壓反應介體的進料控制。

微反應器

為連續流微反應系統提供穩定、精確的流體輸送。

制藥工藝

原料藥合成、結晶過程、制劑生產的流體計量與轉移。

新能源材料

電解液、電極漿料、前驅體溶液的高精度輸送。

環保與水處理

腐蝕性藥劑（如酸、堿、氧化劑）的定量投加。
