產品特點
耐腐蝕泵體
泵體采用氟塑料（PTFE/PVDF）材質，適用于多種化學介質
多種電機可選
支持交流異步普通電機、防爆電機、變頻電機及伺服電機等
精準計量
排量可選3.0/6.0 ml/rev，滿足不同流量需求
結構緊湊
規格泵頭，重量輕，安裝便捷
產品描述
型號規格
技術參數
應用領域
產品概述

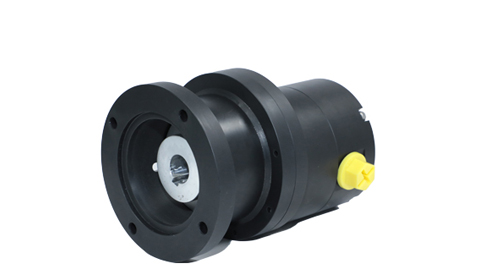

氟塑料磁力泵（微型計量泵）采用全氟塑料（PTFE）材質制造，具備優異的耐腐蝕性能，專為輸送硫酸、硝酸、苯磺酸等強腐蝕性介質而設計。產品采用磁力驅動技術，實現完全無泄漏的密封結構，安全可靠，適用于化工、制藥、環保等行業中對腐蝕性介質有精密計量和輸送要求的場合。
產品特點
全氟塑料材質
泵體、齒輪等接觸介質部件均采用PTFE材質，耐強酸強堿腐蝕
磁力驅動無泄漏
采用磁力耦合傳動，完全隔離動密封，實現零泄漏
精密計量
排量精準，重復性好，適用于精密計量和定量添加
寬溫適用
工作溫度范圍0-45℃，特殊設計可達70℃
多種規格可選
提供0.6-6.0ml/r多種排量規格，滿足不同流量需求
電源適配靈活
支持220V供電，功率配置合理，能耗低
工作原理
氟塑料磁力泵采用磁力耦合傳動原理，電機通過外磁鋼驅動內磁鋼，內磁鋼與泵軸相連，帶動齒輪旋轉。磁力傳動完全隔離了電機的動力傳輸部分與泵腔內的介質，實現了真正的無泄漏輸送。這種設計特別適合輸送有毒、有害、易燃易爆或強腐蝕性介質。
典型應用
本產品主要用于輸送硫酸、硝酸、苯磺酸等強腐蝕性化學介質，在化工生產、制藥工藝、實驗室研究、環保水處理等領域有廣泛應用。特別適用于需要精密計量、定量添加腐蝕性藥劑的場合。
注意： 產品參數可能隨技術升級略有調整，請以實際產品為準。特殊工況可提供定制解決方案。
氟塑料磁力泵型號規格表
本系列提供多種排量規格的氟塑料磁力泵，適用于不同流量需求的腐蝕性介質輸送場合。以下是詳細的型號規格表：
| 型號 | 排量(ml/r) | 齒輪材質 | 泵體材質 | 軸材質 | 工作溫度 | 進出口尺寸 | 工作壓力 | 最大壓力 | 電機功率 | 供電電壓 |
|---|---|---|---|---|---|---|---|---|---|---|
| CX-F-3.0-115 | 3.0 | PTFE | PTFE | 陶瓷 | 0-45℃ | G1/2 | 0.6MPA | 0.8MPA | 0.55KW | 220V |
| CX-F-6.0-115 | 6.0 | PTFE | PTFE | 陶瓷 | 0-45℃ | G1/2 | 0.6MPA | 0.8MPA | 0.55KW | 220V |
適用工況說明： 泵體材質PTFE，齒輪材質PTFE，軸材質陶瓷，其余跟介質接觸的材質為ETFE跟全氟醚。建議在6公斤以內使用，最高耐受溫度70℃（長期使用建議不超過45℃）。
選型指南
| 應用場景 | 推薦型號 | 選型理由 |
|---|---|---|
| 化工生產線上腐蝕性藥劑添加 | CX-F-3.0-115 | 中等排量，滿足連續生產需求 |
| 大型反應釜腐蝕性原料輸送 | CX-F-6.0-115 | 大排量，適合批量輸送 |
| 高壓力腐蝕性介質循環 | CX-F-3.0-115 CX-F-6.0-115 | 高功率電機，滿足壓力需求 |
溫馨提示： 如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和壓力要求等信息。
外磁鋼與連接件選型表
為滿足不同驅動需求，我們提供多種外磁鋼和連接件配置，用戶可根據實際電機類型和安裝需求進行選擇。
| 外磁鋼類型 | 適配連接件 | 適用電機類型 | 備注 |
|---|---|---|---|
| 氟塑料鐵氧體外磁鋼115 | 72氟塑料伺服電機連接件304 | 伺服電機 | 304不銹鋼材質 |
| 氟塑料釹鐵硼外磁鋼115 | 115氟塑料交流電機連接件304 | 交流電機 | 304不銹鋼材質 |
| 氟塑料釹鐵硼外磁鋼115 | 115氟塑料伺服電機連接件304 | 伺服電機 | 304不銹鋼材質 |
配件選型說明
外磁鋼類型
鐵氧體外磁鋼： 成本較低，適用于一般工況
釹鐵硼外磁鋼： 磁力更強，傳動效率更高
連接件規格
115規格： 適用于大排量泵型（3.0-6.0ml/r）
電機適配
提供直流無刷電機、交流異步電機、伺服電機等多種連接件，滿足不同驅動需求
材質說明
所有連接件均采用304不銹鋼材質，耐腐蝕，強度高，確保長期可靠運行
注意： 選購配件時請確認與主泵型號的兼容性。如有疑問，請聯系我們的技術人員協助選型。
主要技術參數
| 泵體材質 | PTFE/ PVDF |
|---|---|
| 防護等級 | IP55 |
| 齒輪軸材質 | 陶瓷 |
| 排量范圍 | 3.0 / 6.0 ml/rev |
| 工作溫度 | -40℃ ~ 45℃ |
| 密封材質 | FFKM（全氟醚橡膠） |
| 進出口尺寸 | G1/2, G3/4（可定制） |
| 電機類型 | 交流異步普通電機、防爆電機、變頻電機、伺服電機等 |
| 電機功率 | 0.75KW（可根據需求配置） |
| 額定電壓 | 三相380V / 三相220V |
| 額定頻率 | 50Hz |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
氟塑料磁力泵廣泛應用于各種工業領域，特別適合輸送強腐蝕性介質的精密計量與輸送場合。
化工生產
用于硫酸、硝酸、鹽酸、氫氟酸等強腐蝕性化工原料的輸送與計量
制藥行業
用于原料藥合成、中間體生產、酸堿調節等醫藥工藝中的腐蝕性介質輸送
環保水處理
用于污水處理中的酸堿中和、絮凝劑添加、消毒劑投加等腐蝕性藥劑計量
電鍍表面處理
用于電鍍液、化學拋光液、蝕刻液等腐蝕性介質的循環與定量添加
實驗室研究
用于實驗室中腐蝕性試劑的精密輸送、定量添加和反應釜進料
精細化工
用于染料、顏料、涂料、樹脂等精細化工原料的腐蝕性介質輸送
新能源電池
用于鋰電池電解液、燃料電池酸堿液等腐蝕性材料的精密輸送
半導體制造
用于芯片制造中的蝕刻液、清洗液等高純度腐蝕性化學品的輸送
