產品特點
磁力驅動技術
采用完全密封的磁力驅動結構，實現零泄漏輸送
安全可靠
適用于劇毒、易燃、高腐蝕性等危險介質輸送
精鑄外殼
外殼采用精鑄結構，結構強度較高
穩定運行
在嚴苛工況下仍能保持穩定運行
產品描述
型號規格
技術參數
應用領域
產品概述

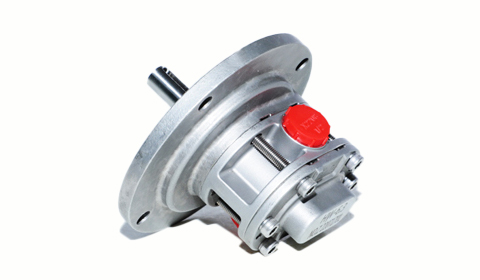

CX-HW系列為磁力驅動摩擦片結構齒輪計量泵，其最大特點是提供了完全密封的磁力驅動結構，對于劇毒、易燃、高腐蝕性場合具有適用性。外殼采用精鑄結構，整體結構強度較高。
產品特點
磁力驅動技術
采用非接觸式磁力耦合傳動，實現動力傳遞的完全密封
零泄漏設計
無動密封結構，從根本上解決了介質泄漏問題
安全可靠
適用于危險介質的輸送，安全性表現良好
精鑄外殼
外殼采用精密鑄造工藝，結構強度較高
工作原理
CX-HW系列磁力驅動齒輪計量泵采用磁力耦合原理工作。電機驅動外磁鋼旋轉，通過磁力作用帶動隔離套內的內磁鋼同步旋轉，從而驅動泵內齒輪轉動。隔離套將泵腔與外界完全隔離，實現無泄漏輸送。這種設計特別適合輸送危險、昂貴或?qū)Νh(huán)境有害的介質。
安裝指導
正確的安裝是確保磁力驅動泵安全運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在接入管道前，請確保管道系統徹底清潔，避免雜質進入泵體影響磁力傳動系統。
1
基礎固定
將泵體牢固安裝在平穩的基礎上，確保安裝環境符合防爆要求。
2
管道連接
使用符合介質要求的管道連接，確保進出口連接正確，避免應力傳遞至泵體。
3
電氣連接
按照防爆電氣圖紙正確連接電源和控制線路，確保接地可靠。
4
調試運行
開機前檢查磁力傳動系統，先點動運行確認轉向正確，進行試運行。
型號規格表
CX-HW系列提供多種型號，覆蓋不同的流量范圍，滿足多樣化應用需求。
| 型號 | 理論排量 (ml/轉) | 適用系列 | B/C/W進出口管徑 | B/C/W螺紋 |
|---|---|---|---|---|
| CX-HW0.8 | 0.88 | W | DN10 | G3/8 |
| CX-HW1.6 | 1.56 | W | DN10 | G3/8 |
| CX-HW3.2 | 3.24 | W | DN10 | G3/8 |
| CX-HW6.3 | 6.35 | W | DN15 | G1/2 |
| CX-HW10 | 10.02 | W | DN15 | G1/2 |
| CX-HW16 | 16.2 | W | DN20 | G3/4 |
| CX-HW25 | 25.41 | W | DN20 | G3/4 |
| CX-HW40 | 40.28 | W | DN25 | G1 |
| CX-HW63 | 63.3 | W | DN32 | G1-1/4 |
| CX-HW80 | 80.13 | W | DN32 | G1-1/4 |
| CX-HW120 | 117.64 | W | DN40 | G1-1/2 |
注：以上參數為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
材質說明
CX-HW系列提供多種材質選擇，以適應不同危險介質的輸送需求：
| 部件 | 可選材質 | 特性 |
|---|---|---|
| 泵殼 | 304, 316L, 2507 | 耐腐蝕、耐壓性能良好 |
| 軸 | 440C, 2205, 2507 | 高強度、耐磨性能良好 |
| 密封 | 磁力密封 | 零泄漏，適合危險介質 |
| 靜密封 | 氟橡膠，全氟醚，全四氟 | 耐腐蝕、耐溫性能良好 |
| 磁力組件 | 釹鐵硼永磁體 | 磁能積高，傳動效率良好 |
主要技術參數
| 工作壓力 | <30Bar |
|---|---|
| 轉速范圍 | <1000r/min |
| 密封形式 | 磁力密封 |
| 適用粘度 | <1000cps |
| 工作溫度 | 0-90℃ |
| 泵殼材質 | 304, 316L, 2507 |
| 軸材質 | 440C, 2205, 2507 |
| 靜密封材質 | 氟橡膠, 全氟醚, 全四氟 |
| 驅動方式 | 磁力耦合傳動 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
CX-HW系列磁力驅動齒輪計量泵廣泛應用于各種危險介質的輸送場合，特別適合化工、制藥等對安全要求較高的行業。
強酸強堿
用于鹽酸、硫酸、氫氧化鈉等強腐蝕性介質的輸送
易燃易爆介質
用于汽油、苯、二甲醚等易燃易爆流體的輸送
劇毒化學品
用于甲醛、氰化物等劇毒化學品的精確計量和輸送
液化氣體
用于液化石油氣、液氨等液化氣體的輸送
高純度化學品
用于電子級化學品、高純度溶劑的無污染輸送
化工工藝
用于各種化工工藝過程中危險介劑的精確計量
典型應用物料
CX-HW系列磁力驅動齒輪計量泵適用于多種危險流體物料，包括但不限于：
| 介質類型 | 典型應用物料 |
|---|---|
| 強腐蝕性介質 | 鹽酸、硫酸、硝酸、氫氟酸、氫氧化鈉 |
| 易燃易爆介質 | 汽油、苯、甲苯、二甲苯、乙醚、丙酮 |
| 劇毒化學品 | 甲醛、氰化物、光氣、硫化氫、氯氣 |
| 液化氣體 | 液化石油氣、液氨、液氯、二甲醚 |
| 高價值介質 | 貴金屬催化劑、醫藥中間體、特種化學品 |
安全使用提示
使用前請確認介質與泵體材質的兼容性
操作危險介質時請佩戴適當?shù)姆雷o(hù)裝備
定期檢查磁力傳動系統，確保正常運行
請嚴格遵守相關安全操作規程
