產品特點
高精度測量
采用微機電系統(MEMS)流量傳感芯片，傳感器具有高精度、高靈敏度、抗干擾性強的特點
零點穩定
傳感器的零點穩定度比一般的熱式流量計有了明顯的改善
快速響應
響應時間50~1000ms，可迅速檢測到流量的變化
緊湊設計
體積小巧，結構優化，壓力損失小，降低能源消耗
產品描述
型號規格
技術參數
應用領域

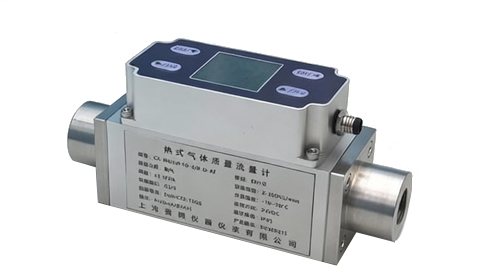

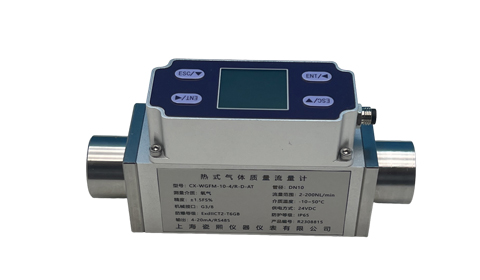

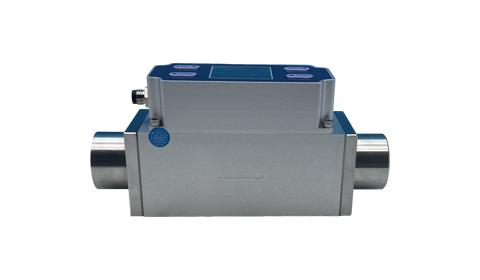

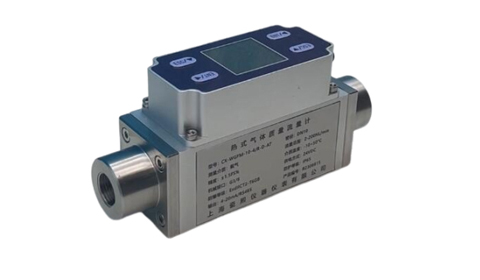

產品概述
微型熱式氣體質量流量計是專門為各類小流量氣體的測量和過程控制而設計的。這一系列的傳感器均采用先進的微機電系統（MEMS）流量傳感芯片來制作，適用于各類清潔氣體。獨特的封裝技術使之可用于各類管徑、成本低、易安裝、不需要溫度壓力補償、可替代容積式或壓差式的傳統流量計。
產品特點
MEMS技術
采用微機電系統(MEMS)流量傳感芯片，傳感器具有高精度、高靈敏度、抗干擾性強的特點
零點穩定
傳感器的零點穩定度比一般的熱式流量計有了明顯的改善
快速響應
響應時間50~1000ms，可迅速檢測到流量的變化
結構優化
結合結構優化，使流量計較之傳統的機械式儀表、壓力損失大幅度減小，降低了能源消耗
LCD顯示
采用LCD顯示瞬時流量和累計流量，清晰直觀、讀數方便
多種輸出
可以選配4~20mA標準電流信號輸出和脈沖輸出，支持RS485(Modbus協議)通訊
工作原理
微型熱式氣體質量流量計基于熱擴散原理工作。傳感器內部有兩個溫度傳感器，一個作為加熱元件，另一個測量氣體溫度。當氣體流過傳感器時，會帶走熱量，導致溫度變化。通過測量這種溫度變化，可以精確計算出氣體的質量流量。
安裝方式
流量計可以水平安裝或垂直安裝，但需要保證安裝位置有足夠的前后直管段。
安裝注意事項
安裝使用時，一定要保證有足夠的前管端和后管端，并且直管段與本流量計上的管道保持同心，且保證流量計固定可靠。如果不能保證直管段，將不能保證流量計的精度。
1
縮管徑
需要保證20倍管徑的前直管段
2
擴管徑
需要保證20倍管徑的前直管段
3
帶90度彎頭或T型管
需要保證20倍管徑的前直管段
4
帶2個90度彎頭的管道
需要保證25倍管徑的前直管段
5
3向帶2個90度彎頭的管道
需要保證40倍管徑的前直管段
6
控制閥
需要保證55倍管徑的前直管段
接線說明
| 標識 | 顏色 | 含義 |
|---|---|---|
| 1 | 粉 | 24V-/電流I- |
| 2 | 黑 | 電流I+ |
| 3 | 藍 | 外殼地 |
| 4 | 白 | 24V+ |
| 5 | 棕 | RS485通訊輸出A |
| 6 | 灰 | RS485通訊輸出B |
按鍵說明
| 標識 | 含義 |
|---|---|
| ESC | 取消或者退出界面 |
| ? | 移位鍵 |
| ▼ | 修改/翻頁鍵 |
| ENT | 確認/進入鍵 |
菜單說明
流量計提供豐富的菜單設置功能，包括基本參數設置、標定設置、校準設置、通訊參數設置等。
顯示菜單
顯示菜單提供所有信息的顯示：
第一行：顯示瞬時流量
第二行：顯示瞬時流速
第三行：顯示累積流量
第四行：顯示版本號和4-20mA輸出狀態
菜單選擇
通過移位鍵來選擇需要進入的功能菜單：
設置：基本參數設置
標定：標定設置
校準：設置零點電壓，電流校準，累積流量清零
通訊：RS485通訊參數設置
保存：參數保存及恢復參數
修正：流量的二次修正
密碼保護
部分功能菜單需要輸入密碼才能進入：
設置、校準、通訊、保存菜單密碼：1000
標定、修正菜單密碼：0603
微型熱式氣體質量流量計型號規格表
我們提供多種型號的微型熱式氣體質量流量計，覆蓋從0.1 NL/min到1000 NL/min的流量范圍，滿足不同應用需求。以下是詳細的型號規格表：
| 型號 | 精度 | 量程范圍 (NL/min) | 下限 (NL/min) | 外殼 | 材質 | 輸出信號 | 供電 | 接口類型 | 最大壓力 | 介質溫度 | 過程連接 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CX-TGFM-10-4/R-D-T | ±1.5% | 2-200 | 0.5 | 黑色 | 鋁合金 | 4-20mA、RS485 | DC24V | 航空插頭 | 1 MPa | -10-50℃ | G3/8 |
| CX-TGFM-8-4/R-D-T | ±1.5% | 0.1-10 | 0.1 | 黑色 | 鋁合金 | 4-20mA、RS485 | DC24V | 航空插頭 | 1 MPa | -10-50℃ | G1/4 |
| CX-WGFM-10-4/R-D-AT | ±1.5% | 2-200 | 0.5 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G3/8內螺紋 |
| CX-WGFM-10-4/R-D-ST | ±1.5% | 2-200 | 0.5 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G3/8內螺紋(不銹鋼) |
| CX-WGFM-15-4/R-D-AT | ±1.5% | 6-600 | 3 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G1/2內螺紋 |
| CX-WGFM-15-4/R-D-ST | ±1.5% | 6-600 | 3 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G1/2內螺紋(不銹鋼) |
| CX-WGFM-20-4/R-D-AT | ±1.5% | 10-1000 | 5 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G3/4內螺紋 |
| CX-WGFM-20-4/R-D-ST | ±1.5% | 10-1000 | 5 | - | 鋁合金 | 4-20mA、RS485 | 24V | 航空插頭 | 1 MPa | -10-50℃ | G3/4內螺紋(不銹鋼) |
注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質特性、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
型號命名規則
我們的產品型號采用標準化的命名規則，方便客戶識別和選擇：
| 代碼段 | 含義 | 選項 |
|---|---|---|
| CX | 公司代碼 | 上海瓷熙 |
| TGFM/WGFM | 產品系列 | 熱式氣體質量流量計 |
| 8/10/15/20 | 管徑尺寸 | 對應不同流量范圍 |
| 4/R | 輸出信號 | 4-20mA和RS485 |
| D | 顯示方式 | 數字顯示 |
| T/AT/ST | 接口類型 | 標準/鋁合金螺紋/不銹鋼螺紋 |
選型指南
選擇適合的微型熱式氣體質量流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 實驗室微量氣體測量 | CX-TGFM-8-4/R-D-T | 小流量范圍，高精度測量 |
| 一般工業氣體監測 | CX-TGFM-10-4/R-D-T | 中等流量，適用多種氣體 |
| 腐蝕性氣體環境 | CX-WGFM-xx-4/R-D-ST系列 | 不銹鋼接口，耐腐蝕 |
| 大流量工業應用 | CX-WGFM-20-4/R-D-AT/ST | 大流量范圍，適合連續生產 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
主要技術參數
| 精度 | ±1.5~0.2%F.S |
|---|---|
| 響應時間 | 50~1000ms |
| 工作壓力 | 1.0MPa |
| 介質溫度 | -10℃~55℃ |
| 濕度 | <95%RH(無結霜、無結冰) |
| 連接方式 | GB/T7307-2001 |
| 工作電源 | 15V~24V 100mA |
| 整體功耗 | <2.4W |
| 輸出方式 | 4~20mA、脈沖（可選） |
| 通訊方式 | RS485(Modbus協議) |
| 顯示 | 瞬時流量、累計流量 |
| 重復性 | 0.5% |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
微型熱式氣體質量流量計廣泛應用于各種工業領域，特別適合小流量氣體的精密測量和控制。
實驗室研究
用于各類實驗室氣體流量測量和控制
半導體制造
用于半導體生產過程中各種工藝氣體的精確計量
生物制藥
用于生物反應器氣體供應、發酵過程氣體控制
化工過程
用于各種化工過程的流量監測和控制，確保工藝穩定性
環境監測
用于環境監測站的氣體采樣和流量控制
新能源
用于燃料電池氫氧供應系統的精確流量控制
