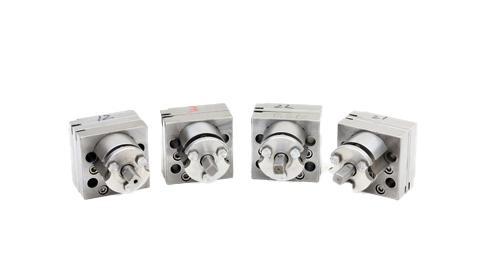

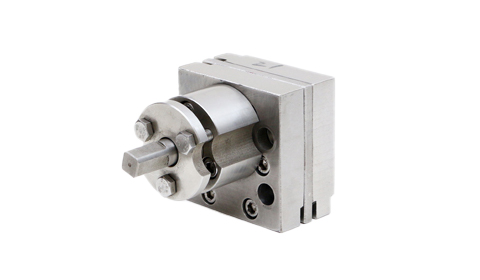

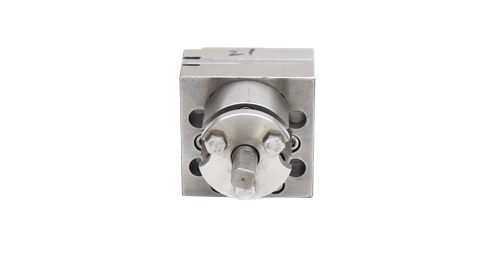

精密低速齒輪計量泵，適用于高粘度介質和精確計量場合，廣泛應用于化工、制藥和食品行業。
每轉排量恒定，計量精度高達±0.5%，重復性好
雙圓弧正弦曲線齒輪，齒面無磨損，運轉平穩
工具鋼、哈氏合金等材質可選，適應多種介質
體積小巧，安裝方便，適合集成到各類設備中
小流量齒輪計量泵采用精密齒輪設計和先進制造工藝，專為微量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于點膠、灌裝、涂布等需要精確計量的工業領域。
齒輪每旋轉一圈，排出的液體體積恒定，計量精確
雙圓弧齒輪設計，嚙合平穩，噪音低，無困液現象
齒輪齒廓面無相對滑動，齒面無磨損，使用壽命長
小流量齒輪計量泵通過一對相互嚙合的齒輪（主動齒輪和被動齒輪）進行工作。當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室。隨著齒輪旋轉，液體在齒輪與殼體之間被推動前進，送到排液腔。在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口。
正確的安裝是確保計量泵準確計量和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在接入管道前，請確保泵體清潔，避免雜質進入泵腔影響精度。
安裝時將泵加以螺栓固定，不得有松動現象，以免發生強烈震動
泵的轉向嚴格按泵體表面所指示的轉向，核對電動機的電源是否符合轉向要求
管口按轉向要求，與轉向同方向的一側為出口，嚴謹接反管路
管口固緊，不要有空氣進入吸入口，否則會產生氣蝕現象影響計量精度
| 注意事項 | 說明 | 處理方法 |
|---|---|---|
| 禁止空轉 | 安裝開機調試前，應將入口注入液料 | 確保泵腔內有液體潤滑 |
| 壓力控制 | 工作過程中注意出口壓力表，不要使泵腔壓力超過額定壓力 | 安裝安全閥或溢流閥 |
| 介質過濾 | 液料中不應有機械性雜質 | 泵的吸入口應設置過濾器 |
| 安裝位置 | 計量泵盡量安裝在靠近料槽處 | 安裝應使泵低于液料槽至少30cm |
小流量齒輪計量泵提供多種型號，覆蓋從0.05 CC/R到2.4 CC/R的排量范圍，滿足不同微量計量需求。以下是詳細的型號規格表：
| 型號 | 排量 (CC/R) | 最佳流量范圍 (ML/min) | 泵板高度 (mm) | 總長度 (mm) | 驅動扭力 |
|---|---|---|---|---|---|
| 0.05CC | 0.05 | 0.5-2.5 | 36.94 | 65.94 | 8 N.M |
| 0.15CC | 0.15 | 1.5-9 | 24 | 85 | 8 N.M |
| 0.3CC | 0.3 | 3-24 | 28 | 85 | 8 N.M |
| 0.6CC | 0.6 | 6-48 | 28 | 85 | 12 N.M |
| 1.2CC | 1.2 | 12-96 | 32 | 90 | 12 N.M |
| 2.4CC | 2.4 | 24-192 | 32 | 100 | 12 N.M |
注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
小流量齒輪計量泵提供多種材質選擇，以適應不同介質的計量需求：
| 部件 | 標準材質 | 可選材質 | 特性 |
|---|---|---|---|
| 齒輪 | 工具鋼 | 司太立等特殊材料 | 高硬度，耐磨性好 |
| 底蓋/殼體 | 工具鋼 | 不銹鋼/哈氏合金 | 耐腐蝕，強度高 |
| 密封 | 氟膠骨架油封 | 石墨填料密封，聚四氟盤根密封 | 適應不同工況要求 |
選擇適合的小流量齒輪計量泵型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 實驗室微量點膠 | 0.05CC, 0.15CC | 極小流量，高精度控制 |
| 微量灌裝系統 | 0.3CC, 0.6CC | 中等微量，穩定性好 |
| 小型涂布設備 | 1.2CC, 2.4CC | 流量適中，適用多種膠水 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
| 排量范圍 | 0.05-2.4 CC |
|---|---|
| 重復性 | ±0.2% |
| 適用轉速 | 10-100 rpm |
| 流量范圍 | 0.5-192 ML/min (根據轉速調節) |
| 計量精度 | ±0.5% (校準條件下) |
| 適用介質 | 膠水、發泡劑、聚氨酯等膠類流體 |
| 適用粘度 | 100-500,000 cp |
| 工作壓力 | 最小壓力 <0.5 MPa，最大壓力 <8 MPa |
| 工作溫度 | -20℃~200℃ (常規泵)，清洗溫度250℃ |
| 進出口配置 | 一進一出，轉向順時針 |
| 驅動方式 | 伺服電機、步進電機、防爆電機、無刷電機等可選 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
小流量齒輪計量泵廣泛應用于各種需要精確微量計量的工業領域，特別適合高精度點膠、灌裝和涂布應用。
用于硅膠、環氧樹脂、UV膠水等膠水的精密點膠控制
用于實驗室微量液體分配、試劑添加和樣品制備
用于聚氨酯發泡劑的精確計量和混合控制
用于熱熔膠的精確計量和涂布應用
用于紡絲過程的精確計量和控制
用于食品行業的微量灌裝和調味品添加
用于制藥過程中原料添加和灌裝的精確計量
用于電子行業的膠水點膠、封裝和底部填充
