采用高性能磁力耦合傳動，實現完全密封，無泄漏風險
排量范圍6.0~50.0ml/r，適用于工業批量輸送和大流量循環
提供不銹鋼、PPS、哈氏合金、DLC涂層等多種材質，適應不同介質
可選強磁配置，最高可達3MPa工作壓力，滿足高壓輸送需求

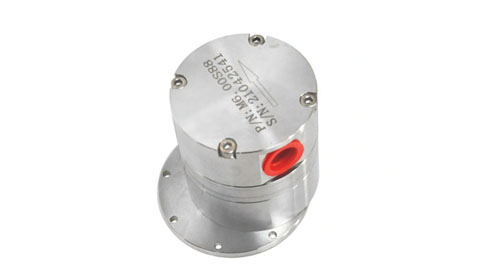

大流量磁力驅動齒輪泵采用先進的磁力耦合傳動技術，實現了動力傳遞的無接觸、零泄漏，專為工業大流量輸送場景設計。該系列產品排量大、壓力高、運行穩定，可輸送腐蝕性、高粘度、含顆粒等多種介質，廣泛應用于化工流程、涂料生產、潤滑系統、水處理等工業領域。
排量范圍6.0~50.0ml/r，滿足工業批量生產和連續輸送需求
提供標準配置和強磁配置，最高工作壓力可達3MPa
支持不銹鋼、PPS、哈氏合金、DLC涂層等多種材質組合
該泵采用磁力耦合傳動原理，電機驅動外磁鋼旋轉，通過磁場作用帶動隔離罩內的內磁鋼同步旋轉，內磁鋼與齒輪軸相連，從而驅動齒輪旋轉完成介質輸送。內外磁鋼之間由隔離罩完全密封，實現動力的無接觸傳遞，確保零泄漏。大流量型號采用優化的齒輪設計和流道結構，確保在高壓下仍能保持穩定的流量輸出。
注意：大流量泵安裝和使用需特別注意以下事項
大流量泵重量較大，需牢固固定在穩定基礎上，防止振動
進出口管路應設置獨立支撐，避免泵體承受管道重量和應力
進口必須安裝過濾器（建議100目以上），防止雜質損壞齒輪
首次啟動前需充分排氣，避免氣蝕損壞泵內組件
大流量磁力齒輪泵提供兩種壓力配置，可根據實際需求選擇：
| 配置類型 | 適用壓力范圍 | 特點 | 適用場景 |
|---|---|---|---|
| 標準配置 | 0.5~2.0MPa | 經濟實用，滿足大多數常規應用 | 一般化工輸送、涂料循環、水處理 |
| 強磁配置 | 1.5~5.0MPa | 采用增強磁路設計，承壓能力高 | 高壓輸送、遠距離輸送、高粘度介質 |
提供多種排量、材質和配置的大流量磁力驅動齒輪泵，滿足不同工業輸送需求。
| 型號 | 排量(ml/r) | 齒輪材質 | 泵體材質 | 工作溫度 | 工作壓力(MPa) | 進出口尺寸 | 電機功率 | 供電 | 適用壓力 |
|---|---|---|---|---|---|---|---|---|---|
| 不銹鋼防腐系列 (CX-S) 大流量 | |||||||||
| CX-S-6.0-88 | 6.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/2 | 0.55KW | 220V | 標準：1.5Mpa 強磁：3Mpa |
| CX-S-12-88 | 12.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.5 | G3/4 | - | 220V | 標準：0.7Mpa 強磁：1.3Mpa |
| CX-S-18-128 | 18.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G3/4 | - | - | 標準：1.0Mpa 強磁：2.0Mpa |
| CX-S-20.0-145 | 20.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1 | - | - | 標準：1.5Mpa 強磁：2Mpa |
| CX-S-30.0-145 | 30.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1 | - | - | 標準：1.0Mpa 強磁：2Mpa |
| CX-S-40.0-145 | 40.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1? | - | - | 標準：0.8Mpa 強磁：1.5Mpa |
| CX-S-50.0-145 | 50.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1? | - | - | 標準：0.5Mpa 強磁：1.0Mpa |
| PPS耐強堿系列 (CX-P) 大流量 | |||||||||
| CX-P-6.0-115 | 6.0 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/2 | 0.55KW | 220V | 根據粘度推薦電機 見（電機報價） |
| 哈氏合金耐強堿系列 (CX-M) 大流量 | |||||||||
| CX-M-6.0-88 | 6.0 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | G1/2 | 0.55KW | 220V | |
| CX-M-12-88 | 12.0 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | 進口G3/4 出口G1/2 | 0.55KW | 220V | |
| 耐磨系列 (CX-W) 大流量 | |||||||||
| CX-W-6.0-88 | 6.0 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/2 | 550W | 24V/220V | |
| CX-W-12.0-88 | 12.0 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | - | 750W | 24V/220V | |
注：
根據不同介質特性，可選擇以下材質組合：
| 材質系列 | 泵體材質 | 齒輪材質 | 特性 | 適用介質 | 工作溫度 |
|---|---|---|---|---|---|
| CX-S系列 | 不銹鋼316 | PEEK | 耐一般腐蝕，強度高，經濟實用 | 水、油、一般化學液體、涂料、油墨 | -40°C~+70°C |
| CX-P系列 | PPS（聚苯硫醚） | PEEK/PPS | 耐高溫、耐強堿、耐化學腐蝕 | 強堿液、腐蝕性化學品、高溫介質 | -40°C~+70°C |
| CX-M系列 | 哈氏合金 | PEEK/PPS/PPEK | 耐強酸強堿，適用于極端腐蝕環境 | 高濃度酸、堿、鹵化物、高腐蝕性介質 | -40°C~+110°C |
| CX-W系列 | DLC涂層（類金剛石） | 鎢鋼 | 超高硬度，耐磨性強 | 含顆粒的研磨介質、顏料、墨水、研磨性液體 | -40°C~+110°C |
根據應用場景和介質特性，可參考以下建議進行選型：
| 應用場景 | 推薦型號系列 | 推薦理由 | 典型型號 |
|---|---|---|---|
| 化工原料大流量輸送 | CX-S系列 | 不銹鋼材質經濟耐用，適用于大多數非強腐蝕性介質 | CX-S-6.0-88、CX-S-12-88 |
| 強堿液體大流量輸送 | CX-P系列 | PPS材質耐強堿性能好，適用于NaOH、KOH等堿性介質 | CX-P-6.0-115 |
| 極端腐蝕環境大流量輸送 | CX-M系列 | 哈氏合金材質耐強酸強堿，適用于高腐蝕性化學品 | CX-M-6.0-88、CX-M-12-88 |
| 含顆粒介質大流量輸送 | CX-W系列 | 鎢鋼齒輪+DLC涂層，耐磨性好，壽命長 | CX-W-6.0-88、CX-W-12.0-88 |
| 高壓大流量輸送 | CX-S強磁配置 | 強磁配置可承受更高壓力，適合遠距離輸送 | CX-S-6.0-88(強磁)、CX-S-20.0-145(強磁) |
| 高溫介質大流量輸送 | CX-M/CX-W系列 | 耐高溫性能好，最高可到110°C | CX-M-6.0-88、CX-W-6.0-88 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍?、介質特性、流量范圍、工作壓力、溫度等信息。
| 排量范圍 | 1.5~50ml |
|---|---|
| 環境溫度 | 20℃~60℃ |
| 最大轉速 | 2800rpm |
| 適用粘度 | 5000cps |
| 電源電壓 | AC220V / AC380V |
| 防護等級 | IP44 / IP55（電機部分) |
| 電機類型 | 交流異步電機 / 防爆電機可選 |
| 驅動方式 | 磁力耦合傳動，零泄漏 |
| 介質溫度 | -40℃~110℃（視材質而定） |
| 接液材質 | 316不銹鋼、PPS、哈氏合金、DLC涂層等 |
| 密封材質 | PTFE、FFKM等（根據介質可選） |
| 進出口尺寸 | G1/2、G3/4、G1、G1?等（根據型號） |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
大流量磁力齒輪泵因其大流量、零泄漏、耐腐蝕等特點，廣泛應用于以下工業領域：
用于各種化工原料、溶劑、添加劑的大流量連續輸送和批處理
適用于涂料、油墨的大批量生產、循環和供給系統
用于大型機械設備集中潤滑系統的油脂或潤滑油大流量輸送
用于水處理藥劑投加、廢水處理、循環水系統的大流量輸送
適用于制藥流程中原料液的大批量輸送和轉移
用于燃油供應系統、燃燒器供油等大流量燃油輸送
作為各種自動化設備、生產線中的大流量流體輸送單元
用于各種工業循環系統、過濾系統的介質循環和輸送
