準確度±1%F.S，重復精度±0.2%F.S，確保流量測量精度
316L不銹鋼材質，氟橡膠密封，適用于多種氣體介質
響應時間1-4秒，實時監測和控制流量變化
RS485 MODBUS協議，4-20mA/0-5V模擬量輸出，靈活適配各種系統
質量流量控制器（Mass Flow Controller 縮寫為 MFC）用于對氣體的質量流量進行精密測量和控制。它們在半導體和集成電路工業、特種材料學科、化學工業、石油工業、醫藥、環保和真空等多種領域的科研和生產中有著重要的作用。
準確度±1%F.S，重復精度±0.2%F.S，線性±0.5-1.5%F.S
響應時間1-4秒，電特性10秒，實時監測和控制流量變化
RS485 MODBUS協議，4-20mA/0-5V模擬量輸出，DB15電氣連接

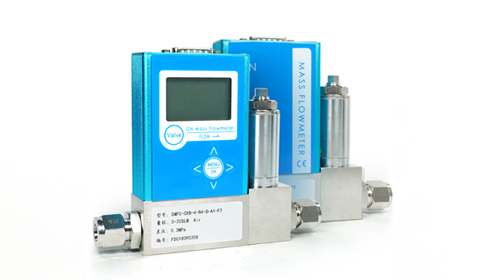

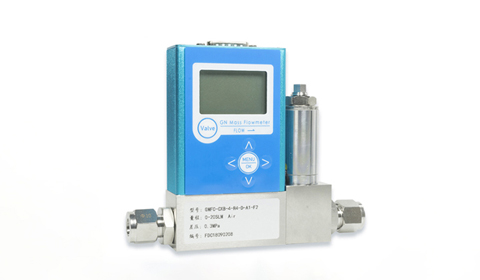

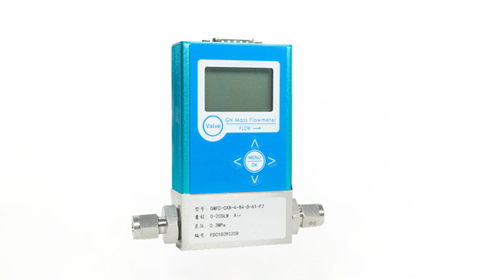

CX系列氣體質量流量控制器卓越的精度、堅固性及可靠性源于我公司獨特的傳感器探頭。該密封探頭由兩傳感元件組成——速度傳感器及溫度傳感器，能自動校正溫度及壓力變化產生的影響。儀表電路將速度傳感器加熱到高于氣體溫度的一個常數值，然后測量氣體流量的冷卻效果。通過測量保持恒溫差所消耗的電功率與氣體的質量流量成正比的原理計算流量。
質量流量控制器、質量流量計出廠時一般用空氣或者氮?dú)鈽?biāo)定，實際使用中如果是其他氣體，必要時可進行讀數修正，方法是以流量顯示儀顯示的流量乘以流量轉換系數。
| 氣體 | 代號 | 轉換系數 | 氣體 | 代號 | 轉換系數 |
|---|---|---|---|---|---|
| 空氣 | 008 | 1.006 | 氮?dú)?/td> | 001 | 1.415 |
| 氬氣 | 004 | 1.415 | 氮?dú)?/td> | 013 | 1.000 |
| 氧氣 | 015 | 0.992 | 氫氣 | 007 | 1.010 |
| 二氧化碳 | 025 | 0.737 | 甲烷 | 028 | 0.719 |
| 氨氣 | 029 | 0.719 | 氦氣 | 002 | 1.415 |
注：以上為部分常用氣體的轉換系數，完整的氣體轉換系數表請參考產品說明書。對于混合氣體，其轉換系數需按特定公式計算。
CX系列提供多種型號的氣體質量流量計和控制器，覆蓋從≤10 SCCM到3000 SLM的流量范圍，滿足不同應用需求。
| 型號代碼 | 流量范圍 | 供電電壓 | 輸出信號 | 顯示 | 通訊 | 精度 | 連接方式 |
|---|---|---|---|---|---|---|---|
| GMFC-CXB-4-R4-D-A1-F1 | ≤10 SCCM | 24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 6mm卡套 |
| GMFC-CXB-4-R4-D-A1-F2 | 10 SCCM - 30 SLM | 24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 6mm卡套 |
| GMFC-CXB-4-R4-D-A1-F3 | 30 - 150 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 10mm卡套 |
| GMFC-CXB-4-R4-D-A1-F4 | 150 - 250 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 10mm卡套 |
| GMFC-CXB-4-R4-D-A1-F5 | 300 - 1000 SLM | 24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| GMFC-CXB-4-R4-D-A1-F6 | 1000 - 2000 SLM | 24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| GMFM-CXB-4-R4-D-A1-F7 | 2000 - 3000 SLM | 24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| 型號代碼 | 流量范圍 | 供電電壓 | 輸出信號 | 顯示 | 通訊 | 精度 | 連接方式 |
|---|---|---|---|---|---|---|---|
| GMFM-CXB-4-R4-D-A1-F1 | ≤10 SCCM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 6mm卡套 |
| GMFM-CXB-4-R4-D-A1-F2 | 10 SCCM - 30 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 6mm卡套 |
| GMFM-CXB-4-R4-D-A1-F3 | 30 - 150 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 10mm卡套 |
| GMFM-CXB-4-R4-D-A1-F4 | 150 - 250 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| GMFM-CXB-4-R4-D-A1-F5 | 300 - 1000 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| GMFM-CXB-4-R4-D-A1-F6 | 1000 - 2000 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| GMFM-CXB-4-R4-D-A1-F7 | 2000 - 3000 SLM | 12-24V | 0-5V / 4-20mA | LCD | RS485 | ±1%FS | 12mm卡套 |
| 型號代碼 | 流量范圍 | 供電電壓 | 輸出信號 | 顯示 | 精度 | 連接方式 |
|---|---|---|---|---|---|---|
| GMFC-CXC-A-N-A1-F1 | ≤10 SCCM | ±15V / 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 6mm卡套 |
| GMFC-CXC-A-N-A1-F2 | 10 SCCM - 30 SLM | ±15V / 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 6mm卡套 |
| GMFC-CXC-A-N-A1-F3 | 30 - 150 SLM | ±15V / 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 10mm卡套 |
| 型號代碼 | 流量范圍 | 供電電壓 | 輸出信號 | 顯示 | 精度 | 連接方式 |
|---|---|---|---|---|---|---|
| GMFM-CXC-A-N-A1-F1 | ≤10 SCCM | 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 6mm卡套 |
| GMFM-CXC-A-N-A1-F2 | 10 SCCM - 30 SLM | 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 6mm卡套 |
| GMFM-CXC-A-N-A1-F3 | 30 - 150 SLM | 24V | 0-5V / 4-20mA | 無顯示 | ±1%FS | 10mm卡套 |
| 代碼 | 含義 | 說明 |
|---|---|---|
| GMFC | 氣體質量流量控制器 | 帶控制功能 |
| GMFM | 氣體質量流量計 | 僅測量功能 |
| CXB | 數顯系列 | 帶LCD顯示和通訊功能 |
| CXC | 模擬系列 | 無顯示，模擬信號輸出 |
| 代碼位置 | 代碼 | 含義 | 說明 |
|---|---|---|---|
| 輸出信號 | 4 | 4-20mA輸出 | 電流信號輸出 |
| 通訊接口 | R4 | RS485通訊 | MODBUS協議 |
| 顯示類型 | D | LCD顯示 | 數顯功能 |
| 顯示類型 | N | 無顯示 | 模擬型號 |
| 信號類型 | A1 | 0-5V輸出 | 電壓信號輸出 |
| 流量范圍 | F1 | ≤10 SCCM | 微小流量 |
| 流量范圍 | F2 | 10 SCCM - 30 SLM | 小流量 |
| 流量范圍 | F3 | 30 - 150 SLM | 中等流量 |
| 流量范圍 | F4 | 150 - 250 SLM | 大流量 |
| 流量范圍 | F5 | 300 - 1000 SLM | 超大流量 |
| 流量范圍 | F6 | 1000 - 2000 SLM | 工業級流量 |
| 流量范圍 | F7 | 2000 - 3000 SLM | 特大型流量 |
選擇適合的氣體質量流量計/控制器型號時，請考慮以下因素：
| 應用場景 | 推薦型號系列 | 理由 |
|---|---|---|
| 實驗室研究 | GMFC-CXB / GMFM-CXB F1-F2系列 | 小流量范圍，高精度測量，LCD顯示，適合實驗室環境 |
| 半導體工藝 | GMFC-CXB F1-F3系列 | 精確控制，RS485通訊，適合工藝氣體控制 |
| 工業過程控制 | GMFC-CXB F3-F5系列 | 中等流量，穩定可靠，適合工業環境 |
| 環保監測 | GMFM-CXB F2-F4系列 | 流量測量，數據記錄，RS485通訊 |
| OEM設備集成 | GMFC-CXC / GMFM-CXC系列 | 無顯示，體積小巧，適合設備內置 |
| 大型工業裝置 | GMFC-CXB F5-F7系列 | 大流量控制，工業級可靠性 |
溫馨提示：所有產品均采用氮?dú)鈽?biāo)定，如使用其他氣體需進行系數轉換。如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、精度要求和安裝環境等信息。
| 測量精度 | ±1%F.S |
|---|---|
| 工作溫度 | 0-70℃ |
| 量程范圍 | 0~3000SLM |
| 工作壓差 | 0.1-0.5MPa |
| 工作溫度 | 0-70℃ |
| 耐壓 | 3MPa（高壓定制咨詢工程師） |
| 數字量 | RS485 MODBUS 協議 |
| 模擬量 | DC 0-5V , 4-20mA 可選 |
| 供電 | DC +15V/24V 可選，流量計<400mA，控制器<600mA |
| 底座材質 | 316L 不銹鋼 |
| 密封材質 | 氟橡膠，丁晴橡膠，氯丁橡膠 |
| 氣路接頭 | Φ3, Φ6, Φ10, 1/8″, 1/4″, 3/8″ |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
CX系列氣體質量流量計/控制器廣泛應用于各種工業領域，特別適合需要精密氣體流量測量和控制的場合。
用于擴散、外延、CVD、氧化、等離子刻蝕、濺射、離子注入等工藝
用于化工過程控制、反應釜加注、混氣配氣系統
用于制藥過程中氣體流量精密控制和監測
用于環境監測、廢氣處理系統中的氣體流量測量
用于實驗室研究、分析儀器、氣相色譜儀等
用于真空鍍膜、真空爐等設備中的氣體流量控制
用于太陽能電池板制造過程中的氣體流量精確控制
用于呼吸機、麻醉機等醫療設備中的氣體輸送控制
