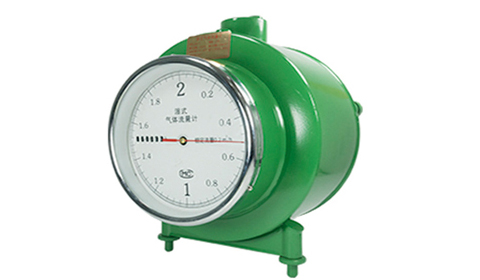

包括濕式氣體流量計、電磁流量計、橢圓齒輪流量計等多種類型的流量測量設備。
基本誤差限±0.5%，測量準確可靠
結構堅固，使用壽命長，運行穩定
多種型號可選，覆蓋不同流量范圍需求
適用于0.6-200mPa·s粘度范圍的液體

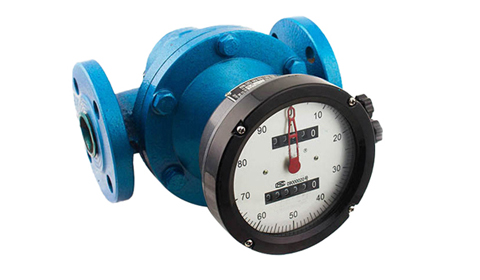

橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。該流量計具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。
基本誤差限±0.5%，確保流量測量準確可靠
結構堅固，使用壽命長，運行穩定可靠
多種型號可選，覆蓋0.04-120m?/h流量范圍
適用于0.6-200mPa·s粘度范圍的液體測量
測量基本不受溫度、壓力變化的影響
結構設計合理，安裝維護簡便
橢圓齒輪流量計是基于容積式測量原理工作的。流量計內部裝有一對特殊齒形的橢圓齒輪，在流體壓力的作用下交替相互驅動旋轉。齒輪每旋轉一周，就會排出一定體積的流體，通過計量齒輪的旋轉次數，即可精確計算出流過的流體總量。
主要用于測量石油制品的累積流量，也可用于其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，由裝有一對橢圓齒輪轉子的計量室、密封聯軸器（小口徑流量計采用靈敏度高的磁性聯軸器）和計數機構組成。
正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：
應安裝在便于讀數、維護和檢修的位置，避免強烈振動和電磁干擾。
安裝前應徹底清洗管道，去除焊渣、鐵銹等雜質，建議在流量計前安裝過濾器。
應注意必須水平安裝，即表盤與地面垂直，確保橢圓齒輪正常運轉。
流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
DTO系列提供多種型號，覆蓋從10mm到150mm的公稱通徑，滿足不同流量范圍的測量需求。以下是詳細的型號規格表：
| 型號 | 公稱通徑 | 石油產品流量范圍(m3/h) | 化學液體流量范圍(m3/h) |
|---|---|---|---|
| DTO-10 | 10 | 0.04-0.4 | 0.1-0.4 |
| DTO-15 | 15 | 0.15-1.5 | 0.3-1.5 |
| DTO-20 | 20 | 0.3-3 | 0.6-3 |
| DTO-25 | 25 | 0.6-6 | 1.2-6 |
| DTO-40 | 40 | 1.5-15 | 2.4-12 |
| DTO-50 | 50 | 2.4-24 | 3.8-19 |
| DTO-80 | 80 | 6-60 | 10-50 |
| DTO-100 | 100 | 10-100 | 16-80 |
| DTO-150 | 150 | 12-120 | 20-180 |
注：石油產品流量范圍根據粘度不同有所差異（0.6-2 mPa·s、2-8 mPa·s、8-200 mPa·s），化學液體適用于0.6-200 mPa·s粘度范圍。以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。
DTO系列橢圓齒輪流量計提供鑄鐵、不銹鋼和鑄鋼三種材質，滿足不同工況需求。

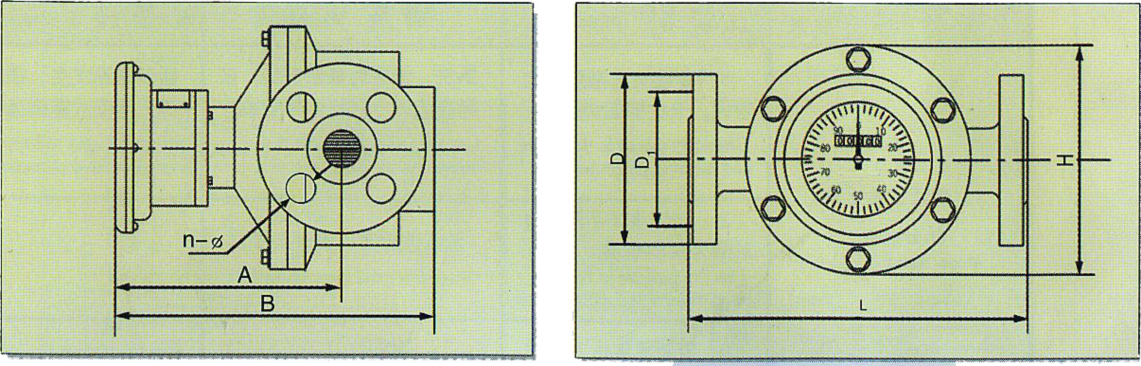

| 型號 | 公稱通徑 | 總長L | 總寬H | 總高B | 中心高A | 法蘭D |
|---|---|---|---|---|---|---|
| DTO-15 | 15 | 180 | 124 | 205 | 158 | 95 |
| DTO-20 | 20 | 180 | 124 | 225 | 168 | 105 |
| DTO-25 | 25 | 245 | 184 | 240 | 171 | 115 |
| DTO-40 | 40 | 250 | 184 | 270 | 187 | 145 |
| DTO-50 | 50 | 340 | 255 | 305 | 210 | 160 |
| DTO-80 | 80 | 420 | 310 | 390 | 260 | 195 |
| DTO-100 | 100 | 440 | 330 | 440 | 280 | 215 |
| DTO-150 | 150 | 450 | 360 | 470 | 290 | 285 |
| 型號 | 公稱通徑 | 總長L | 總寬H | 總高B | 中心高A | 法蘭D |
|---|---|---|---|---|---|---|
| DTO-15 | 15 | 200 | 138 | 220 | 160 | 105 |
| DTO-20 | 20 | 250 | 164 | 232 | 180 | 125 |
| DTO-25 | 25 | 300 | 202 | 252 | 185 | 135 |
| DTO-40 | 40 | 300 | 202 | 293 | 208 | 165 |
| DTO-50 | 50 | 384 | 262 | 394 | 312 | 175 |
| DTO-80 | 80 | 450 | 337 | 452 | 332 | 210 |
| DTO-100 | 100 | 555 | 442 | 478 | 370 | 250 |
| DTO-150 | 150 | 540 | 510 | 557 | 347 | 300 |
注：鑄鋼流量計用于高壓（6.4MPa）、低腐蝕介質的計量。
選擇適合的DTO系列流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 小型油品計量 | DTO-10, DTO-15 | 小流量范圍，適合小型系統 |
| 一般工業應用 | DTO-20, DTO-25, DTO-40 | 中等流量，適用范圍廣 |
| 大型油品儲運 | DTO-50, DTO-80 | 大流量，適合油庫、加油站 |
| 化工流程計量 | DTO-100, DTO-150 | 大流量范圍，適合連續生產 |
| 高壓工況 | 鑄鋼材質系列 | 耐高壓，適用于6.4MPa工況 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
| 測量精度 | ±0.5% |
|---|---|
| 公稱壓力 | 1.6MPa |
| 連接方式 | 法蘭連接 |
| 液體粘度 | 0.6-200 mPa·s |
| 測量原理 | 容積式測量（橢圓齒輪） |
| 主要材質 | 鑄鐵、不銹鋼、鑄鋼 |
| 工作溫度 | -10℃~+100℃、-30℃~+160℃ |
| 顯示方式 | 機械計數器（直讀累積式） |
| 防護等級 | IP65（可根據需求定制） |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
橢圓齒輪流量計廣泛應用于各種工業領域，特別適合石油制品和化工溶液的流量計量。
用于原油、柴油、汽油、潤滑油等石油制品的精確計量
用于各種化工溶液、溶劑、添加劑等非腐蝕性化學品的流量測量
用于油庫、加油站、化工廠儲罐的進出料計量和貿易結算
用于機械設備集中潤滑系統的油脂流量監測和控制
用于油罐車、加油機等油品配送設備的流量計量
用于化工生產過程中的配料、混合和批量控制
