采用精密渦輪設計和硬質合金軸承，測量精度可達±1.0%
硬質合金軸承系統，耐磨性好，保證產品精度和線性度
毫秒級響應速度，實時監測流量變化
支持脈沖、4-20mA、RS485等多種信號輸出方式
渦輪流量計屬于速度式流量儀表，適用于清潔或基本清潔的單項液體和氣體的測量。該系列儀表具有結構簡單、輕巧、精確度高、復現性好、反應靈敏、安裝維護使用方便等特點，廣泛應用于石油、化工、供水、食品、制藥及科研試驗等行業。
基本型產品，將管道中液體流量轉換成電脈沖信號，完成對管道中液體流量的測量或總量計量。
在傳感器基礎上變異而來，直接將流體流量轉換成模擬電流信號，可與執行機構、顯示儀或計算機控制系統連接。

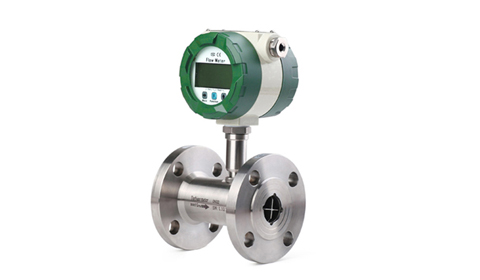

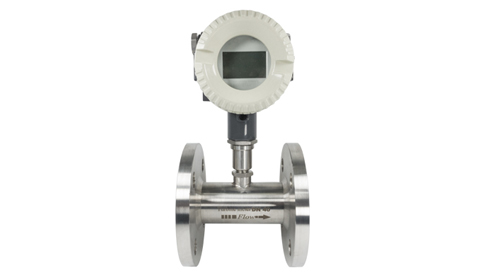

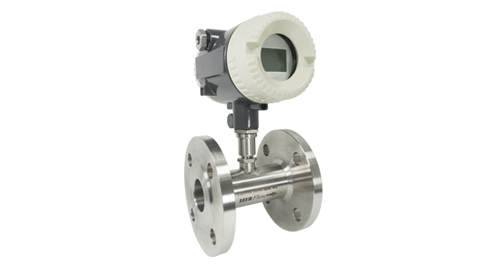

帶液晶顯示，支持4-20mA電流信號遠傳或RS485 MODBUS輸出，實現現場顯示和遠程傳輸。
當流體流經儀表時，推動表內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即達到對流體的體積流量或總量的測量目的。
正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在傳感器安裝前先與顯示儀表或示波器接好連線，打開電源，用口吹或手撥動葉輪，使其快速旋轉，觀察有無顯示，當有顯示時再安裝。
傳感器應為水平安裝，流體流動方向應與殼體上流向標志一致。
上游直管段不少于10倍公稱通徑，下游直管段不少于5倍公稱通徑。
流量調節閥應裝在傳感器的下游方向，緩慢調節流量，切忌猛開猛關。
測量易汽化的液體時，在傳感器的下游應保持必要的背壓，防止渦輪下游側出現汽渦。
| 維護項目 | 周期 | 操作說明 |
|---|---|---|
| 傳感器清洗 | 半年 | 清洗內部，注意不要損傷表內的葉輪組件 |
| 儀表校準 | 12個月 | 為保證最佳效果，校準周期最長不超過12個月 |
| 軸承檢查 | 24個月 | 檢查硬質合金軸承磨損情況，必要時更換 |
| 密封檢查 | 12個月 | 檢查各連接部位密封情況，確保無泄漏 |
LW系列液體渦輪流量計提供多種型號，覆蓋從DN4到DN300的口徑范圍，滿足不同流量測量需求。
| 公稱通徑 (mm) | 流量范圍 (m?/h) | 公稱壓力 (MPa) | 連接方式 |
|---|---|---|---|
| 4 | 0.04-0.25 | 4.0 | 螺紋 |
| 15 | 0.4-6.0 | 4.0 | 螺紋/法蘭 |
| 25 | 1.2-12 | 2.5 | 螺紋/法蘭 |
| 50 | 5-50 | 1.6 | 法蘭 |
| 100 | 20-200 | 1.6 | 法蘭 |
| 150 | 30-300 | 1.6 | 法蘭 |
| 200 | 80-800 | 1.6 | 法蘭 |
| 公稱通徑 (mm) | 流量范圍 (m?/h) | 精度等級 |
|---|---|---|
| 25 | 2.5-25 | 1.5級 |
| 50 | 6-65 | 1.5級 |
| 100 | 20-400 | 1.5級 |
| 150 | 32-650 | 1.5級 |
| 200 | 130-2500 | 1.5級 |
選擇適合的渦輪流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 特點 |
|---|---|---|
| 清潔液體測量 | LWGY系列 | 基本型傳感器，脈沖信號輸出 |
| 工業過程控制 | LWBY系列 | 4-20mA信號輸出，便于系統集成 |
| 現場顯示監測 | LWSY系列 | 帶液晶顯示，支持多種信號輸出 |
| 氣體流量測量 | LWQ系列 | 溫壓補償型，適合氣體精確計量 |
溫馨提示：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
| 公稱通徑 | DN4～300 |
|---|---|
| 環境溫度 | -20～60℃ |
| 相對濕度 | 5%～95% |
| 大氣壓力 | 86～106Kpa |
| 介質溫度 | 普通型：-20℃～+120℃；高溫型：-20℃～+200℃ |
| 精度等級 | 液體：0.2級、0.5級、1.0級；氣體：1.0級、1.5級 |
| 測量介質 | 清潔液體、天然氣、空氣、氮氣等單相氣體 |
| 輸出信號 | 脈沖輸出、4-20mA、RS485 MODBUS |
| 供電電源 | +24VDC、+12VDC～+24VDC、鋰電池 |
| 防爆等級 | ExdIIBT4、ExibIIBT4 |
| 傳輸距離 | ≤1000米 |
| 連接方式 | 螺紋連接、法蘭連接 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
LW系列渦輪流量計廣泛應用于各種工業領域，特別適合清潔液體和氣體的精密流量測量。
用于石油、化工原料、成品油等液體的貿易結算和過程控制
用于城市供水、工業用水、污水處理等流量監測
用于飲料、乳品、制藥過程中純凈液體的精確計量
用于城市燃氣、工業燃氣等氣體的貿易計量
用于實驗室、科研機構的流體力學研究和測試
用于各種工業過程的流量監測和控制，確保工藝穩定性
用于工廠壓縮空氣系統的能耗監測和管理
用于廢氣排放、環境監測等領域的流量測量
