每轉排量恒定，計量精度高達±0.5%，適用于工業級應用
優化齒輪設計，提供穩定的中流量輸送能力
常規使用溫度200℃，可選高溫型號至330℃
后進后出、側進側出等多種進出口配置可選

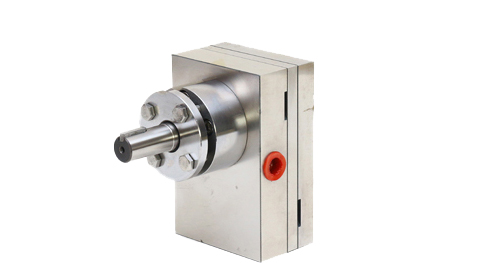

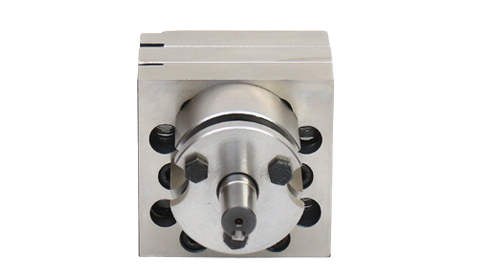

中流量齒輪計量泵采用工業級精密齒輪設計和先進制造工藝，專為中等流量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于化工、制藥、食品等行業的批量生產過程。
堅固的結構設計，適合連續工業運行，使用壽命長
通過調整轉速可實現32-2400 ML/min的寬范圍流量調節
提供高溫型號，使用溫度可達330℃，滿足特殊工藝需求
中流量齒輪計量泵通過一對精密嚙合的齒輪（主動齒輪和被動齒輪）進行工作。齒輪與泵殼體之間留有極小間隙，確保高效密封。當齒輪旋轉時，在吸液腔形成局部真空吸入液體，液體在齒輪與殼體之間被推動前進至排液腔，通過齒輪嚙合擠壓液體至排液口，實現精確計量輸送。
正確的安裝是確保計量泵長期穩定運行的關鍵。請遵循以下安裝指導：
注： 中流量泵由于流量和壓力較大，安裝時需要特別注意固定和密封。
使用適當規格的螺栓將泵體牢固固定，避免運行時的振動
進出口管路應設置適當?shù)闹危苊夤苈窇?yīng)力傳遞到泵體
安裝前檢查所有密封件，確保完好無損，必要時更換
根據介質粘度和工作壓力選擇合適的電機功率和減速比
| 注意事項 | 說明 | 處理方法 |
|---|---|---|
| 轉速控制 | 長期使用轉速不建議超過100rpm，高溫應用不超過50rpm | 合理設置運行參數，延長使用壽命 |
| 壓力監控 | 工作過程中注意出口壓力，不要超過額定壓力 | 安裝壓力表和安全閥 |
| 介質過濾 | 液料中不應有機械性雜質和顆粒物 | 吸入口安裝適當目數的過濾器 |
| 定期維護 | 定期檢查齒輪磨損情況和密封件狀態 | 建立預防性維護計劃 |
中流量齒輪計量泵提供多種型號和系列，覆蓋從3.2 CC/R到30 CC/R的排量范圍，滿足不同工業計量需求。以下是詳細的型號規格表：
| 型號 | 排量 (CC/R) | 最佳流量范圍 (ML/min) | 泵板高度 (mm) | 總長度 (mm) | 驅動扭力 | 電機功率 |
|---|---|---|---|---|---|---|
| 3.2CC | 3.2 | 32-256 | 47.6 | 103 | 12 N.M | 750W |
| 3.6CC | 3.6 | 36-288 | 50 | 105 | 20 N.M | 750W |
| 4CC | 4 | 40-320 | 38.2 | 120 | 25 N.M | 750W |
| 6CC | 6 | 60-480 | 41.6 | 125 | 30 N.M | 750W |
| 9CC | 9 | 90-720 | 46.4 | 130 | 30 N.M | 750W |
| 12CC | 12 | 120-960 | 51.2 | 135 | 30 N.M | 750W |
| 15CC | 15 | 150-1200 | 56 | 140 | 35 N.M | 750W |
| 20CC | 20 | 200-1600 | 64 | 145 | 36 N.M | 750W |
| 25CC | 25 | 250-2000 | 72 | 155 | 36 N.M | 750W |
| 30CC | 30 | 300-2400 | 80 | 160 | 50 N.M | 750W |
注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
中流量齒輪計量泵提供多種材質選擇，以適應不同工業介質的計量需求：
| 部件 | 標準材質 | 可選材質 | 特性 |
|---|---|---|---|
| 齒輪 | 工具鋼 | 司太立等特殊材料 | 高硬度，耐磨性好，適合連續運行 |
| 泵體/底蓋 | 工具鋼 | 哈氏合金 | 耐腐蝕，強度高，適合化工環境 |
| 密封 | 氟膠骨架油封 | 石墨填料密封，聚四氟盤根密封 | 適應不同溫度壓力工況要求 |
| 軸承套 | 工具鋼 | 耐磨合金 | 延長使用壽命，減少維護 |
選擇適合的中流量齒輪計量泵型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 化工反應釜加料 | GWMP 6CC-15CC | 流量適中，耐腐蝕材質可選 |
| 食品灌裝線 | GWMP-側進側出 | 側進側出設計，安裝靈活 |
| 高溫熔體輸送 | GWMP-高溫系列 | 耐高溫330℃，適合PET/PA等 |
| 潤滑系統 | GWMP 9CC-20CC | 適合油脂等高粘度介質 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
| 排量范圍 | 3.2-30 CC |
|---|---|
| 工作壓力 | ≤25 MPa |
| 工作溫度 | -20℃~330℃ |
| 適用粘度 | 100-500,000 cp |
| 流量范圍 | 32-2400 ML/min (根據轉速調節) |
| 計量精度 | ±0.5% (校準條件下) |
| 重復性 | ±0.2% |
| 適用轉速 | 10-100 rpm (推薦長期使用不高于100轉) |
| 工作壓力 | 最小壓力 <0.5 MPa，最大壓力 <25 MPa |
| 驅動方式 | 伺服電機、步進電機、防爆電機、無刷電機等可選 |
| 電機功率 | 400W-750W (根據排量和介質粘度選擇) |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
中流量齒輪計量泵廣泛應用于各種需要精確中等流量計量的工業領域，特別適合化工、制藥、食品等行業的批量生產過程。
用于各種化工溶劑的精確計量、反應釜加料和配料系統
用于制藥原料的精確添加、混合和灌裝過程的流量控制
用于食品添加劑、調味品和飲料的精確計量和灌裝
用于聚氨酯發泡劑的精確計量和AB組份的混合控制
用于熱熔膠的精確計量和涂布應用，適合自動化生產線
用于工業設備集中潤滑系統，精確控制油脂添加量
用于化纖紡絲過程的精確計量和控制，保證產品質量
用于各種涂布工藝的膠水計量，保證涂布均勻性
