產品特點

高精度計量

采用陶瓷柱塞無閥設計，重復精度≤0.5%，實現微量液體精密計量

耐腐蝕材質

提供PT、PP、不銹鋼等多種泵體材質，適應不同介質需求

多通道同步控制

一機多路，獨立或同步運行，提高灌裝效率

無閥設計免維護

避免堵塞與磨損，使用壽命長，維護簡便

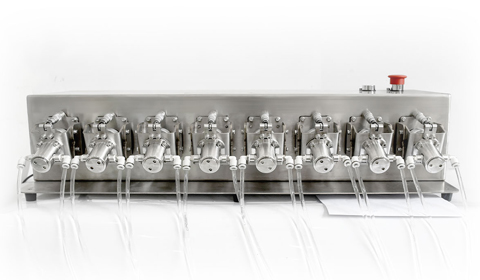

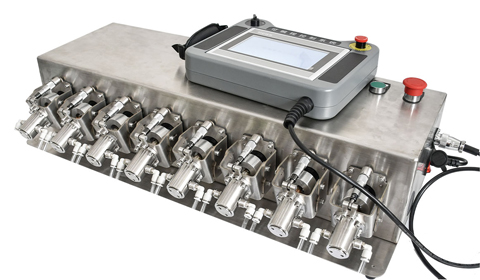

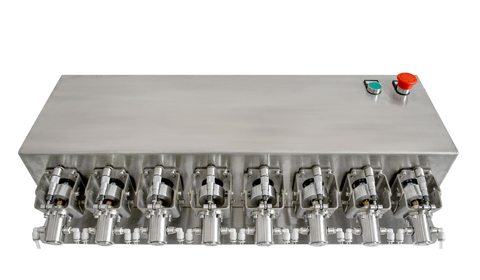

多通道陶瓷無閥泵系統

多通道陶瓷無閥計量泵系統采用高精度陶瓷柱塞與無閥設計，適用于多路流體精密計量與同步灌裝。

重復精度 ≤0.5%

流量范圍 0~750mL/min

柱塞材質 氧化鋯陶瓷

通道數量單路或多路

電機類型步進電機（42/57系列）

在線客服咨詢咨詢技術人員

產品描述

型號規格

技術參數

應用領域

產品概述

多通道陶瓷無閥計量泵系統采用高精度陶瓷柱塞與無閥設計，適用于多路流體精密計量與同步灌裝。系統具備高重復精度、耐腐蝕、耐磨損等特性，支持PT、PP、不銹鋼等多種泵體材質選擇，可適應不同介質的計量需求。

技術特點

多通道同步控制

一機多路，獨立或同步運行，PLC數顯控制器支持定量/輸送多種工作模式，提高灌裝效率。

高精度計量

采用陶瓷柱塞無閥設計，重復精度≤0.5%，適用于微量液體精密分配，避免單向閥誤差。

材質多樣化

提供PT（聚四氟乙烯）、PP（聚丙烯）、SS304/316L不銹鋼等多種泵體材質，適應不同介質需求。

流量可調

支持每轉流量可調或固定模式，流量范圍寬，從微量至大流量均可滿足。

耐溫耐壓

流體溫度可達100℃，額定壓力最高0.5MPa，適應多種工況環境。

維護簡便

無閥設計避免堵塞與磨損，使用壽命長，拆裝維護簡便。

系統組成

系統主要由以下部分組成：

陶瓷柱塞泵頭：采用氧化鋯陶瓷柱塞，耐磨損、耐腐蝕
多路控制單元：PLC數顯控制器，支持6通道獨立控制
步進電機驅動：57系列步進電機，轉速0-500r/min
泵體組件：PT/PP/不銹鋼殼體，卡套連接接口
電氣控制系統：AC220V供電，485通訊接口，IO信號口

技術原理

陶瓷無閥計量泵采用性能優異的精細陶瓷材質的柱塞式小型計量泵，獨特的無閥構造，有效解決了堵塞、咬死等一般計量泵常見的問題。主要零件的加工精度達到微米級，可獲得較高吐出精度。

工作原理

吸入過程

當柱塞的流道朝向泵腔吸入口的同時，伴隨柱塞旋轉，泵腔容積逐漸增大形成局部真空，液體被吸入。

吸入完成

當柱塞的流道錯開泵腔吸入口時，吸入過程完成，柱塞變換為旋轉前行。

吐出過程

隨著柱塞旋轉前行，當柱塞的流道向泵腔吐出側靠近的同時，泵腔容積逐漸減少，液體被壓縮排出。

吐出完成

當柱塞的流道錯開泵腔吐出口的同時，吐出過程完成。柱塞變換為旋轉后退，開始下一次吸入過程。

產品優勢

無閥設計：避免單向閥堵塞、磨損問題，維護簡便
陶瓷材質：耐磨損、耐腐蝕，使用壽命可達20000萬次以上
高精度：重復精度≤0.5%，移液重復精度可達0.2%以內
化學兼容性好：適用于酸、堿、鹽、有機溶劑等多種介質
可調流量：通過調節旋鈕可調整每轉流量，適應不同需求

安裝與調試

管路連接

根據介質選擇合適的管路材質和直徑，正確連接進出口管路。

電氣接線

按照電氣接線圖正確連接電源、電機和控制器，注意電壓匹配。

流量調節

松開泵兩側鎖緊螺絲，調節調節旋鈕到所需流量，然后鎖緊螺絲。

參數設置

在控制器上設置排量、轉速、圈數等參數，進行測試運行。

重要注意事項：

嚴禁使用自來水和含鈣離子的液體測試，鈣離子可能造成泵堵并損壞陶瓷柱塞
嚴禁將泵長期處于無液體空轉狀態運行，可能損壞陶瓷柱塞
安裝前應徹底清洗管道，建議安裝過濾器(200目以上濾網)
連續流動的管道應裝有旁路閥，以便定時清洗、檢修

型號規格表

以下為多通道PT/PP材質陶瓷無閥計量泵系統主要型號規格，可根據需求定制：

型號	排量	流量范圍	殼體材質	額定壓力
CX-MC-PT-20	20μL/rev	0-10mL/min	PT	≤0.2-0.5MPa
CX-MC-PT-100	100μL/rev	0-50mL/min	PT	≤0.2-0.5MPa
CX-MC-PT-200	200μL/rev	0-100mL/min	PT	≤0.2-0.5MPa
CX-MC-PT-1000	1000μL/rev	0-500mL/min	PT	≤0.2-0.5MPa
CX-MC-PT-1500	1500μL/rev	0-750mL/min	PT	≤0.2-0.5MPa
CX-MC-PP-100	100μL/rev	0-50mL/min	PP	≤0.2-0.5MPa
CX-MC-PP-200	200μL/rev	0-100mL/min	PP	≤0.2-0.5MPa

以下為多通道304S/316LSS材質陶瓷無閥計量泵系統主要型號規格，可根據需求定制：

型號	排量	流量范圍	殼體材質	額定壓力
CX-MC-304SS-20	20μL/rev	0-10mL/min	304SS	≤0.2-0.5MPa
CX-MC-304SS-100	100μL/rev	0-50mL/min	304SS	≤0.2-0.5MPa
CX-MC-304SS-200	200μL/rev	0-100mL/min	304SS	≤0.2-0.5MPa
CX-MC-304SS-1000	1000μL/rev	0-500mL/min	304SS	≤0.2-0.5MPa
CX-MC-304SS-1500	1500μL/rev	0-750mL/min	304SS	≤0.2-0.5MPa
CX-MC-316L-50	50μL/rev	0-25ml/min	316LSS	≤0.2-0.5MPa
CX-MC-316L-80	80μL/rev	0-40mL/min	316LSS	≤0.2-0.5MPa
CX-MC-316L-150	150μL/rev	0-75ml/min	316LSS	≤0.2-0.5MPa
CX-MC-316L-250	250μL/rev	0-150mL/min	316LSS	≤0.2-0.5MPa
CX-MC-316L-350	350μL/rev	0-175ml/min	316LSS	≤0.2-0.5MPa

注：

以上為部分型號，支持根據客戶需求定制特殊規格
PT材質適用于酸、堿、鹽、有機溶劑等腐蝕性介質
PP材質適用于一般液體、油類、水劑等不結晶不凝固液體
卡套連接方式支持外螺紋/內螺紋，訂貨時請注明
可定制316不銹鋼材質，適用于更高要求環境

材質說明

材質代碼	材質名稱	特性	適用介質
PT	聚四氟乙烯	耐強腐蝕、耐高溫、化學穩定性好	酸、堿、鹽、有機溶劑、油類等腐蝕性介質
PP	聚丙烯	耐一般腐蝕、經濟實用、輕便	一般液體、油類、水劑等不結晶不凝固液體
SS304	304不銹鋼	耐腐蝕、強度高、美觀	大多數化學介質、食品、醫藥
316L	316L不銹鋼	高耐腐蝕性、低碳含量	強腐蝕性介質、高純度液體、醫藥食品
氧化鋯	氧化鋯陶瓷	高硬度、耐磨損、耐腐蝕	柱塞材料，適用于各種介質

選型指南

應用場景	推薦型號	推薦材質	理由
強腐蝕性化學試劑	CX-MC-MC6-PT系列	PT（聚四氟乙烯）	耐強酸強堿，化學兼容性好
一般工業液體、油類	CX-MC-MC5-PP系列	PP（聚丙烯）	經濟實用，滿足一般需求
食品醫藥級應用	定制316L材質	316L不銹鋼	符合衛生標準，易清潔
微量精密灌裝	CX-MC-MC2-PT-20/50/100	PT/SS	小排量，高精度控制
大流量多通道同步	CX-MC-MC6-PT-1000/1500	PT/SS	大排量，多通道控制

主要技術參數

重復精度	≤0.5%
流量范圍	0~750mL/min
柱塞材質	氧化鋯陶瓷
通道數量	單路或多路
電機類型	步進電機（42/57系列）
額定壓力	≤0.25MPa（多通道系統） ≤0.2-0.5MPa（單路泵)
柱塞直徑	4mm、5mm、6mm、8mm、12mm、16mm 等可選
泵體材質	PT（聚四氟乙烯）、PP（聚丙烯）、SS304/316L不銹鋼
額定轉速	0~500r/min
控制方式	PLC數顯控制器，支持定量/輸送模式
通信接口	485通訊、IO信號口、航空插頭
安裝方式	底腳安裝，支持左右平行或上下安裝

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

多通道陶瓷無閥計量泵系統廣泛應用于需要精密計量和灌裝的行業，特別適用于微量液體的分配和多路同步控制場景。

生物醫藥

藥液、血漿、培養液、疫苗、口服液、生物制劑、核酸試劑等精密灌裝與分裝

半導體制造

光刻膠、清洗液、蝕刻液、化學試劑等精密添加與計量

新能源電池

鋰電池電解液、電容器電解液、聚合物電池注液、動力電池生產

化工能源

化工添加劑、催化劑、溶劑、油類、潤滑劑、燃料添加劑計量

化妝品日化

香水、精華液、乳液、口紅、防曬噴霧、洗發水、護膚品灌裝

食品飲料

調味品、醬料、果醬、酸奶、飲料、食用油、食品添加劑計量

一般工業

膠水、粘合劑、UV膠、油墨、潤滑油、防凍液、工業添加劑

實驗室研發

試劑添加、樣品制備、實驗液體分配、分析儀器配套

典型應用案例

多品種試劑同步灌裝：6通道系統同時灌裝不同試劑，提高生產效率
微量點膠系統：精密控制膠水量，用于電子元件封裝
自動加藥系統：水處理、化工過程自動添加藥劑
電池電解液注液：多通道同步注液，保證電池一致性
食品調味品生產線：多路調味品同步添加，保證產品口味一致
