采用先進的低頻方波勵磁設計，測量精度可達±0.5%
采用ARM Cortex-M4 32位處理器和24位ADC數據采集系統

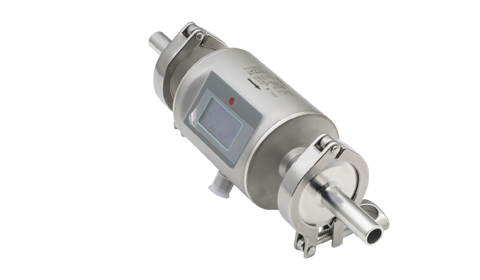

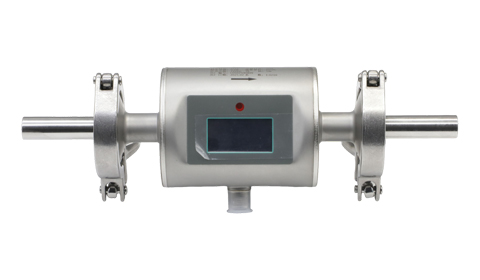

傳感器和轉換器集成于一體，外形小巧，安裝靈活
采用紅外遙控器進行操作，38kHz通訊速率，遠距離非接觸操作
微型電磁流量計將傳統電磁流量計的傳感器和轉換器集成于一體，外形小巧，安裝靈活，采用紅外遙控器進行操作，安裝調試方便，廣泛應用于各行業，以測量電導率大于2μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。
測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
流量計具有溫度測量和溫度信號輸出功能
電極和襯里材料一次成型，具有良好的穩定性和可靠性
全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬
電磁流量計采取先進的低頻方波勵磁設計，工作原理基于法拉第電磁感應定律。圖中上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，流量計管壁上的左右兩個電極間可檢測到感應電動勢，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管內徑）成正比，再通過運算就可以得到介質流量。
請仔細檢查包裝箱是否有損壞或曾被野蠻裝卸。若有損壞，請向送貨員和廠家或者儀器發貨商報告損壞情況。
請檢查裝箱單，以確保您收到的貨物完整。
請檢查儀表的銘牌，并確認供貨的內容是否與您的訂單相同。檢查銘牌上的電源信息是否正確。如不正確，請聯系廠家或者儀器銷售商。
為保證安裝可靠，必須采取以下措施：1、側面保留足夠的空間 2、請勿使電磁流量計受到劇烈振動
管路設計時考慮以下各項：
電磁流量計應安裝在干燥通風處，通常應避免安裝在易積水地方。應避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。
電磁流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱、通風的措施。
電磁流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。
電磁流量計安裝場所盡可能避免強烈振動，如管道振動大，在電磁流量計兩邊應有固定管道的支架。
為確保流量計的測量精度，建議應保證上游直管段長度至少應為5倍管徑（5D），有條件的情況下建議為10×DN，下游直管段長度至少應為2倍管徑（2D），從電極軸線開始測量。
微型電磁流量計提供多種連接方式和口徑選擇，覆蓋從DN6到DN65的流量范圍，滿足不同應用需求。以下是詳細的型號規格表：
| 型號 | 口徑 | 連接方式 | 電極材質 | 備注 |
|---|---|---|---|---|

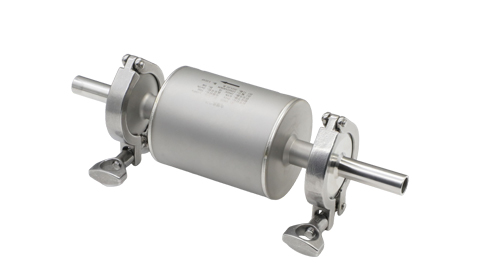

| DN6-KG | DN6 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN10-KG | DN10 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN15-KG | DN15 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN20-KG | DN20 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN25-KG | DN25 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN32-KG | DN32 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN40-KG | DN40 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN50-KG | DN50 | 卡箍式 | 316L | 含配套卡箍配件 |
| DN65-KG | DN65 | 卡箍式 | 316L | 含配套卡箍配件 |
| 型號 | 口徑 | 連接方式 | 電極材質 | 備注 |
|---|---|---|---|---|
| DN6-LW | DN6 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN10-LW | DN10 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN15-LW | DN15 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN20-LW | DN20 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN25-LW | DN25 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN32-LW | DN32 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN40-LW | DN40 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN50-LW | DN50 | 螺紋式 | 316L | 含配套螺紋配件 |
| DN65-LW | DN65 | 螺紋式 | 316L | 含配套螺紋配件 |
| 型號 | 口徑 | 連接方式 | 電極材質 | 備注 |
|---|---|---|---|---|
| DN6-FL | DN6 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN10-FL | DN10 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN15-FL | DN15 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN20-FL | DN20 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN25-FL | DN25 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN32-FL | DN32 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN40-FL | DN40 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN50-FL | DN50 | 法蘭式 | 316L | 不含工藝配對法蘭 |
| DN65-FL | DN65 | 法蘭式 | 316L | 不含工藝配對法蘭 |
注：電極標配316L，Hc電極需要批量訂貨。外殼默認304。其他材質需要批量訂貨。批量是指大于100臺。
| 公稱口徑 | 流量范圍 (L/h) | 流量范圍 (m3/h) |
|---|---|---|
| DN6 | 6 ~ 900 | 0.006 ~ 0.9 |
| DN10 | 15 ~ 2250 | 0.015 ~ 2.25 |
| DN15 | 40 ~ 6000 | 0.04 ~ 6 |
| DN20 | 60 ~ 9000 | 0.06 ~ 9 |
| DN25 | 100 ~ 15000 | 0.1 ~ 15 |
| DN32 | 150 ~ 22500 | 0.15 ~ 22.5 |
| DN40 | 250 ~ 37500 | 0.25 ~ 37.5 |
| DN50 | 400 ~ 60000 | 0.4 ~ 60 |
| DN65 | 500 ~ 75000 | 0.5 ~ 75 |
緊湊型電磁流量計提供多種材質選擇，以適應不同介質的測量需求：
| 材質代碼 | 材質名稱 | 特性 | 適用介質 |
|---|---|---|---|
| 316L | 316L不銹鋼 | 高耐腐蝕性、低碳含量 | 強腐蝕性介質、高純度液體 |
| Hc | 哈氏合金 | 極高耐腐蝕性 | 強酸、強堿等極端腐蝕環境 |
| PEEK | 聚醚醚酮 | 耐高溫、耐化學腐蝕 | 腐蝕性化學品、高溫液體 |
選擇適合的緊湊型電磁流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 實驗室微量計量 | DN6-KG, DN10-LW | 小流量范圍，高精度測量 |
| 化工過程控制 | DN15-LW, DN20-FL | 中等流量，耐腐蝕材質可選 |
| 水處理監測 | DN25-FL, DN32-FL | 適合水介質，安裝方便 |
| 工業批量生產 | DN40-FL, DN50-FL, DN65-FL | 大流量范圍，適合連續生產 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍啊⒔橘|特性、流量范圍和精度要求等信息。
| 公稱口徑 | DN6~65 |
|---|---|
| 量程比 | 1:150 |
| 準確度 | ±0.5% |
| 重復性 | ≤0.1% |
| 介質溫度 | 0℃~100℃ |
| 過程壓力 | -0.1MPa~6.3MPa |
| 電導率 | ≥2μS/cm |
| 環境溫度 | -20℃~60℃ |
| 防護等級 | IP67 |
| 供電電源 | (18~36) VDC |
| 功耗 | <5W |
| 變送輸出 | (4~20) mA，輸出負載≤500Ω |
| 通訊輸出 | RS485接口，MODBUS-RTU通訊協議 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
微型電磁流量計廣泛應用于各行業，以測量電導率大于2μS/cm導電液體的體積流量。
用于自來水、污水處理等行業的流量測量
用于各種化工液體的流量測量和控制
用于制藥過程中各種液體的精確計量
用于食品、飲料生產過程中的流量監控
用于石油、化工行業導電液體的流量測量
用于各種工業過程的流量監測和控制
