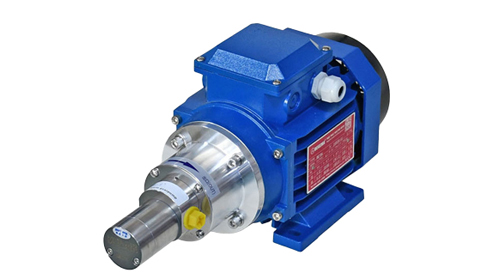

無泄漏磁力驅動齒輪泵，采用完全密封設計，適用于有毒、有害或高純度介質的輸送。
采用磁力耦合傳動技術，實現無軸封設計，可有效減少介質泄漏風險
排量范圍0.9~3.0ml/r，流量適中，適用于多種工業流程的輸送需求
支持轉速調節和正反轉控制，便于實現流量精確控制和自動化集成
提供不銹鋼、PPS、哈氏合金、DLC涂層等多種材質，適應不同介質特性
中流量磁力驅動齒輪泵采用磁力耦合傳動技術，實現了動力傳遞的無接觸、零泄漏，適用于輸送腐蝕性、高粘度或需要嚴格密封的介質。該系列產品流量適中，控制靈活，可廣泛應用于化工流程、液體灌裝、涂料循環、潤滑系統等工業領域，是中等流量輸送場景的理想選擇之一。
磁力驅動無軸封設計，有助于減少介質泄漏，適合對密封性有一定要求的場合
支持寬范圍轉速調節，可實現流量精確控制，適應不同工藝參數要求
多種材質可選，能適應一定程度的腐蝕性、磨損性及高溫介質輸送
該泵采用磁力耦合傳動原理，電機驅動外磁鋼旋轉，通過磁場作用帶動隔離罩內的內磁鋼同步旋轉，內磁鋼與齒輪軸相連，從而驅動齒輪旋轉完成介質輸送。內外磁鋼之間由隔離罩完全密封，實現動力的無接觸傳遞，有助于減少泄漏風險。中流量型號在結構設計上兼顧了流量穩定性和控制精度。
注意：為確保泵的正常運行和延長使用壽命，安裝和使用時請注意以下事項
應安裝在平穩、堅固的基礎上，避免振動影響泵的穩定運行
進出口管路應正確連接，確保介質流向與泵體箭頭方向一致
建議在進口處安裝過濾器（建議200目以上），有助于防止雜質進入泵內
首次運行前應檢查旋轉方向，確保無誤后再投入正常使用
為保持泵的良好性能，建議定期進行以下維護檢查：
| 維護項目 | 建議周期 | 注意事項 |
|---|---|---|
| 過濾器清潔 | 根據介質清潔度定期檢查 | 保持過濾器通暢，防止堵塞影響流量 |
| 緊固件檢查 | 每月或每季度 | 檢查泵體與電機連接螺栓是否緊固 |
| 運行狀態監測 | 日常運行中 | 關注異常噪音、振動或溫度變化情況 |
| 齒輪磨損檢查 | 每半年或根據使用頻率 | 如輸送研磨性介質，建議適當縮短檢查周期 |
提供多種排量、材質和配置的中流量磁力驅動齒輪泵，適用于不同工業輸送需求。
| 型號 | 排量(ml/r) | 齒輪材質 | 泵體材質 | 工作溫度 | 工作壓力(MPa) | 進出口尺寸 | 電機功率 | 供電 |
|---|---|---|---|---|---|---|---|---|
| 不銹鋼防腐系列 (CX-S) 中流量 | ||||||||
| CX-S-0.9-57 | 0.9 | PEEK | 不銹鋼304 | -40°C~+70°C | 0.5 | G1/8 | 80W | 24V |
| CX-S-1.2-57 | 1.2 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/4 | - | - |
| CX-S-1.5-57 | 1.5 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/4 | 180W | 220V |
| CX-S-1.5-72 | 1.5 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G3/8 | 280W | 220V |
| CX-S-3.0-72 | 3.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G3/8 | - | 220V |
| CX-S-3.0-88 | 3.0 | PEEK | 不銹鋼316 | -40°C~+70°C | 0.6 | G1/2 | - | - |
| PPS耐強堿系列 (CX-P) 中流量 | ||||||||
| CX-P-0.9-72 | 0.9 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/8 | 120W | 24V/220V |
| CX-P-1.5-72 | 1.5 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/4 | 170W | 220V |
| CX-P-3.0-115 | 3.0 | PEEK | PPS | -40°C~+70°C | 0.6 | G1/2 | 0.37KW | 220V |
| 哈氏合金耐強堿系列 (CX-M) 中流量 | ||||||||
| CX-M-0.9-57 | 0.9 | PEEK/PPS | 哈氏合金 | -40°C~+110°C | 0.6 | - | 120W | 24V/220V |
| CX-M-1.5-57 | 1.5 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | G1/4 | 170W | 220V |
| CX-M-1.5-72 | 1.5 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | G1/4 | 170W | 220V |
| CX-M-3.0-72 | 3.0 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | G1/4 | 0.55KW | 220V |
| CX-M-3.0-88 | 3.0 | PEEK | 哈氏合金 | -40°C~+110°C | 0.6 | 進口G1/2 出口G3/8 | 0.55KW | 220V |
| 耐磨系列 (CX-W) 中流量 | ||||||||
| CX-W-0.9-57 | 0.9 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/8 | 80W | 24V/220V |
| CX-W-1.5-72 | 1.5 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G3/8 | - | - |
| CX-W-3.0-88 | 3.0 | 鎢鋼 | DLC涂層 | -40°C~+110°C | 0.6 | G1/2 | 370W | 24V/220V |
注：
根據不同介質特性，可選擇以下材質組合：
| 材質系列 | 泵體材質 | 齒輪材質 | 特性 | 適用介質 | 工作溫度 |
|---|---|---|---|---|---|
| CX-S系列 | 不銹鋼304/316 | PEEK | 耐一般腐蝕，強度較高，經濟性較好 | 水、油、一般化學液體、涂料、油墨 | -40°C~+70°C |
| CX-P系列 | PPS（聚苯硫醚） | PEEK/PPS | 耐高溫、耐強堿、耐化學腐蝕 | 強堿液、腐蝕性化學品、高溫介質 | -40°C~+70°C |
| CX-M系列 | 哈氏合金 | PEEK/PPS/PPEK | 耐強酸強堿，適用于腐蝕性較強的環境 | 高濃度酸、堿、鹵化物、腐蝕性介質 | -40°C~+110°C |
| CX-W系列 | DLC涂層（類金剛石） | 鎢鋼 | 硬度較高，耐磨性較好 | 含顆粒的研磨介質、顏料、墨水 | -40°C~+110°C |
根據應用場景和介質特性，可參考以下建議進行選型：
| 應用場景 | 推薦型號系列 | 理由 | 典型型號 |
|---|---|---|---|
| 化工灌裝與計量 | CX-S系列 | 不銹鋼材質經濟耐用，適用于大多數非強腐蝕性介質的灌裝 | CX-S-0.9-57、CX-S-1.5-57 |
| 涂料油墨循環 | CX-S系列 | 流量適中，控制靈活，適合涂料油墨的循環輸送 | CX-S-1.5-72、CX-S-3.0-72 |
| 強堿液體輸送 | CX-P系列 | PPS材質耐強堿性能較好，適用于堿性介質輸送 | CX-P-1.5-72、CX-P-3.0-115 |
| 腐蝕性介質輸送 | CX-M系列 | 哈氏合金材質耐腐蝕性較強，適用于腐蝕性化學品 | CX-M-1.5-57、CX-M-3.0-72 |
| 含顆粒介質輸送 | CX-W系列 | 鎢鋼齒輪耐磨性較好，適合含顆粒介質的輸送 | CX-W-0.9-57、CX-W-3.0-88 |
| 潤滑系統供油 | CX-S系列 | 流量穩定，控制精確，適合潤滑油供給系統 | CX-S-1.5-57、CX-S-3.0-72 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍、工作壓力、溫度等信息。
| 排量范圍 | 0.9~3.0ml |
|---|---|
| 環境溫度 | -20℃~60℃ |
| 適用粘度 | 3000 cps |
| 工作壓力 | 0.5~0.8MPa |
| 流量范圍 | 150ml~30L/min |
| 介質溫度 | -40℃ ~ 110℃（視材質而定） |
| 驅動方式 | 磁力耦合傳動 |
| 電機類型 | 直流無刷 / 交流異步 / 防爆電機可選 |
| 電源電壓 | DC24V / AC220V（根據電機型號） |
| 防護等級 | IP44 / IP55（電機部分） |
| 接液材質 | 316不銹鋼、PPS、哈氏合金、DLC涂層鎢鋼 |
| 密封材質 | PTFE、FFKM等（根據介質可選） |
| 進出口尺寸 | G1/8、G1/4、G3/8、G1/2等（根據型號） |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
中流量磁力齒輪泵因其無泄漏、耐腐蝕、控制靈活等特點，廣泛應用于以下行業：
用于化工溶劑、添加劑、藥劑的精確灌裝與定量添加
適用于涂料、油墨的循環輸送、配色及供給系統
用于機械設備集中潤滑系統的油脂或潤滑油輸送
用于水處理藥劑的投加、循環水系統介質輸送
適用于制藥流程中的原料添加、培養基輸送等
作為各種自動化設備、生產線中的流體輸送單元
用于實驗室研究、中試放大等需要精確流量控制的場景
用于燃油供應系統、燃燒器供油等場合
